IMAS-CONNECT™

Insertos adaptadores para acopladores Keystone, conectores PushPull y conectores circulares

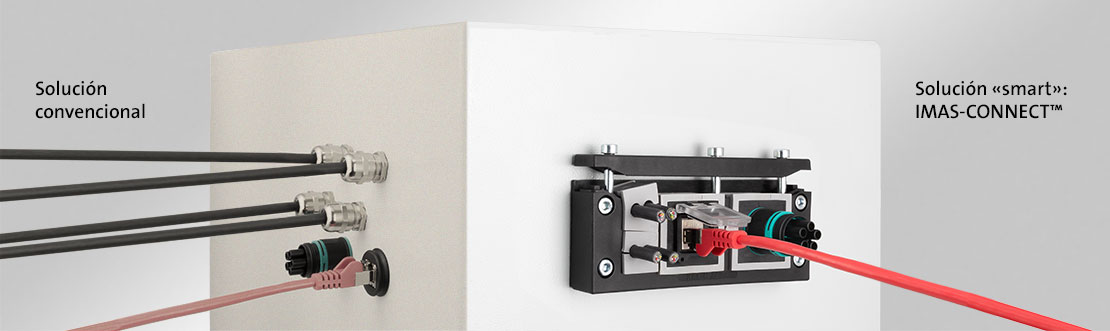

Los insertos adaptadores IMAS-CONNECT™ permiten insertar conectores circulares con roscas métricas, acopladores Keystone, conectores basados en el sistema PushPull, reductores de tubo, compensadores de presión y muchos otros elementos. Mediante el uso de estos insertos adaptadores el sistema pasacables se convierte en un sistema híbrido. Lea más »

Insertos adaptadores para las sistemas KEL

Insertos adaptadores para KEL con rosca interna M5 - M25, IP65/IP66

Inserto adaptador que lleva integrada una rosca métrica per conectores circulares.



» AT-M | AT-K-M

Insertos adaptadores para KEL con rosca interna 1/8" - 1/4" (BSP), IP66

Inserto adaptador que lleva integrada una rosca de tubería Whitworth según ISO 227-1 per conectores circulares.

» AT-K-Z

Insertos adaptadores para KEL, para acopladores Keystone, IP54

Inserto adaptador con recorte para todos los acopladores Keystone.

» AT-KS

Insertos adaptadores para KEL, para conectores PushPull, IP65

Inserto adaptador para la tecnología PushPull para conexión de dispositivos. Grado de protección hasta IP65.

» AT-PP

Insertos adaptadores para KEL, para soluciones personalizadas, IP65

Inserto adaptador cerrado para preparar taladros y mecanizados especiales.

» AT-B
Pasamuros partidos para recortes estándar de conectores industriales.

Pasamuros partidos, IP54 - IP66

Pasamuros partidos para cables conectorizados (basados en recortes estándar de conectores industriales).

» Pasamuros partidos

El práctico configurador de productos icotek

Con nuestro configurador puede crear su sistema pasamuros ideal.

Configurador de productos


Insertos adaptadores para las sistemas QUICK

Insertos adaptadores para KEL-QUICK con rosca interna M5 - M25, IP54

Inserto adaptador que lleva integrada una rosca métrica per conectores circulares.



» QT-AT-M | QT-AT-K-M

Insertos adaptadores para KEL-QUICK, para acopladores Keystone, IP54

Inserto adaptador con recorte para todos los acopladores Keystone.

» QT-AT-KS

Insertos adaptadores para KEL-QUICK, para conectores PushPull, IP54

Inserto adaptador para la tecnología PushPull para conexión de dispositivos. Grado de protección hasta IP54.

» QT-AT-PP

Insertos adaptadores para KEL-QUICK, para soluciones personalizadas, IP54

Inserto adaptador cerrado para preparar taladros y mecanizados especiales.

» QT-AT-B
Pasamuros partidos para montaje sin herramientas. Apropiados para recortes de conectores industriales.

Pasamuros partido montable sin herramientas, IP54

Pasamuros partidos para montaje sin herramientas. Apropiados para recortes de conectores industriales.

» KEL-QUICK


Guía informativa – Los más importante sobre el tema IMAS-CONNECT™

Los insertos adaptadores IMAS-CONNECT™ de icotek permiten insertar conectores con roscas métricas, acopladores Keystone, reductores de tubo, compensadores de presión y muchos otros elementos.

Mediante el uso de estos insertos adaptadores el sistema pasamuros se convierte en un sistema híbrido. A la vez que se permite el paso de cables y tubos se integran conectores de diversos tipos.

Los insertos, de elastómero con un cuerpo de poliamida encajan perfectamente en los marcos pasamuros partidos como por ejemplo, los de los tipos KEL-U, KEL-ER, KEL-FG y KEL-QUICK, asegurando grados de protección desde IP54 hasta IP65 / IP66, dependiendo del marco pasacables y del inserto.



Inserto adaptador AT-KS - gran variedad de acopladores Keystone

El » inserto adaptador AT-KS se basa en el inserto pasacables grande KT, el » inserto QT-AT-KS se basa en el QT. El cuerpo de poliamid permite un ensamblaje a presión con todos los acopladores basados en el sistema Keystone.

Descripción general de los acopladores Keystone

Insertos adaptadores AT-PP - la interfaz para conectores PushPull

El » inserto adaptador AT-PP se basa en el inserto grande KT, ll » inserto QT-AT-PP se basa en el grande QT. El recorte permite un ensamblaje con todos los conectores compactos basados en el sistema PushPull.

Descripción general de los conectores PushPull

Insertos adaptadores AT-M / AT-K-M - la interfaz para conectores circulares

El » inserto adaptador AT-K-M se basa en el inserto pequeño KT, el inserto QT-AT-K-M se basa en el pequeño QT. Al usar el inserto adaptador AT-K-M, se pueden insertar varios conectores directamente en el marco pasamuros, por ejemplo conectores de mamparo neumáticos M12 x 1,0, conectores métricos y elementos de compensación de presión.

El inserto adaptador AT-M con rosca métrica interna se basa en el inserto grande KT, el » inserto QT-AT-M se basa en el grande QT. Los insertos son ideales para integrar un interface de conexión para datos, potencia o señal con tan sólo roscarlo en el cuerpo. Hay disponibles tapones para cerrar el inserto.

También hay disponible los insertos AT-B y QT-AT-B en blanco. El cuerpo de poliamida integrado está completamente cerrado por un lado. Es posible el montaje de casquillos de brida más pequeños (por ejemplo, para conectores de dispositivos híbridos). Además, se pueden hacer agujeros especiales aquí.
