KT-DT 7
| Ref. | 41550 |
| EAN | 4251269319204 |
| Unidad de embalaje | 10 |
| Para número máximo de cables | 4 |
| Color | gris (similar RAL 7035) |
| Largo | 21 mm |
| Ancho | 21 mm |
| Altura | 19 mm |
| Altura de montaje | 2 mm |
| Para tipo de cable | Cable redondo |
| Rango de sujeción | 4 x 1 - 6 mm |
-
Productos
»
Insertos para paso de cables
»

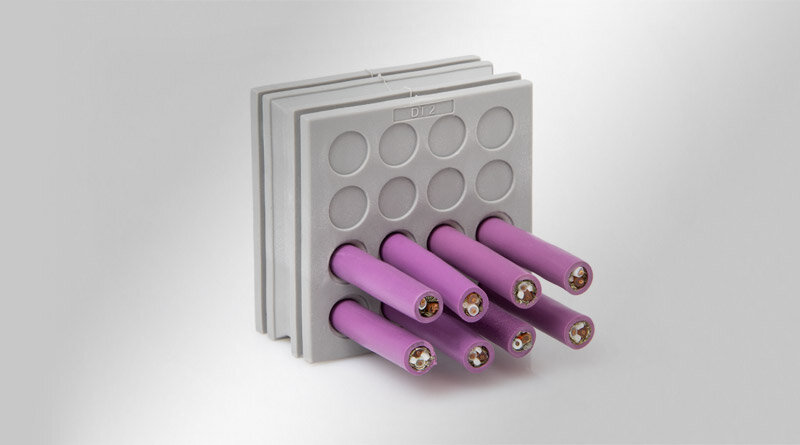

KT-DT | Insertos multi-membrana
KT-DT | Insertos multi-membrana
para cables con Ø 1 - 14.5 mm / IP54 / UL Type 12
Los insertos con membranas KT-DT se pueden utilizar en cualquier sitio, donde se tengan que pasar y sellar con IP54, una gran cantidad de líneas eléctricas, neumáticas o hidráulicas. Al utilizar los insertos KT-DT, la densidad de cableado se puede aumentar de forma significativa.
Los insertos KT-DT son compatibles con los pasamuros partidos de icotek, tales como KEL-U, KEL y KEL-FG. De esta manera, el paso de cables con y sin conectores preensamblados en un pasamuros, se puede combinar fácilmente.
Los insertos KT-DT son también perfectamente adecuados, para el ensamblado de mazos de cables confeccionados posteriormente.
Los tapones ST-B se pueden utilizar para sellar las membranas punzonadas, en el caso de que se quiten los cables.
Especificaciones
| Protección IP (EN 60529) | IP54 |
| Tipo de UL (UL 50E) | UL Type 12 |
| Material |
Elastómero
|
| Combustibilidad | UL94-V0, autoextinguible |
| Temperatura de funcionamiento | -40 C° hasta 100 C° |
| Propiedades | Libre de silicona, Libre de halógenos |
Ventajas y beneficios
- Facilita el paso de cables conectorizados a través de pasamuros y prensaestopas partidos
- Alta densidad de cableado
- Facilita el ensamblado subordinado de mazos de cables
Tipos y tamaños de productos
KT-DT 8
| Ref. | 41552 |
| EAN | 4251269319211 |
| Unidad de embalaje | 10 |
| Para número máximo de cables | 4 |
| Color | gris (similar RAL 7035) |
| Largo | 21 mm |
| Ancho | 21 mm |
| Altura | 19 mm |
| Altura de montaje | 2 mm |
| Para tipo de cable | Cable redondo |
| Rango de sujeción | 2 x 1 - 7 mm 2 x 1 - 4 mm |
KT-DT 1
| Ref. | 41500 |
| EAN | 4251269307287 |
| Unidad de embalaje | 10 |
| Para número máximo de cables | 14 |
| Color | gris (similar RAL 7035) |
| Largo | 41,5 mm |
| Ancho | 40,5 mm |
| Altura | 19 mm |
| Altura de montaje | 2 mm |
| Para tipo de cable | Cable redondo |
| Rango de sujeción | 12 x 1 - 6.5 mm 2 x 1 - 12.2 mm |
KT-DT 2
| Ref. | 41510 |
| EAN | 4251269307294 |
| Unidad de embalaje | 10 |
| Para número máximo de cables | 16 |
| Color | gris (similar RAL 7035) |
| Largo | 41,5 mm |
| Ancho | 40,5 mm |
| Altura | 19 mm |
| Altura de montaje | 2 mm |
| Para tipo de cable | Cable redondo |
| Rango de sujeción | 16 x 1 - 7.1 mm |
KT-DT 3
| Ref. | 41520 |
| EAN | 4251269307300 |
| Unidad de embalaje | 10 |
| Para número máximo de cables | 10 |
| Color | gris (similar RAL 7035) |
| Largo | 41,5 mm |
| Ancho | 40,5 mm |
| Altura | 19 mm |
| Altura de montaje | 2 mm |
| Para tipo de cable | Cable redondo |
| Rango de sujeción | 4 x 1 - 6.5 mm 3 x 1 - 9.5 mm 3 x 1 - 11.3 mm |
KT-DT 4
| Ref. | 41530 |
| EAN | 4251269307317 |
| Unidad de embalaje | 10 |
| Para número máximo de cables | 9 |
| Color | gris (similar RAL 7035) |
| Largo | 41,5 mm |
| Ancho | 40,5 mm |
| Altura | 19 mm |
| Altura de montaje | 2 mm |
| Para tipo de cable | Cable redondo |
| Rango de sujeción | 9 x 1 - 9.5 mm |
KT-DT 5
| Ref. | 41540 |
| EAN | 4251269319099 |
| Unidad de embalaje | 10 |
| Para número máximo de cables | 5 |
| Color | gris (similar RAL 7035) |
| Largo | 41,5 mm |
| Ancho | 40,5 mm |
| Altura | 19 mm |
| Altura de montaje | 2 mm |
| Para tipo de cable | Cable redondo |
| Rango de sujeción | 4 x 1 - 14.5 mm 1 x 1 - 9.5 mm |
