Slitsade kabelinsatser, grå, IP66/IP68 / UL Type 12/4X*
Slitsande insatser för diametrar 1 till 17 och 13 till 35 mm. Passar KEL genomföringsramar och KVT kabelförskruvningar.
» KT grå-
Produkter»Kabelinsatser
Kabelinsatser
till kabelgenomföringssystem
icoteks kabelinsatser är specifikt utformade för delade kabelgenomföringsramar och kabelförskruvningar, vilket möjliggör säker, flexibel och platsbesparande kabeldragning i industriella applikationer. Portföljen innehåller olika kabelgenomföringar för förmonterade och omonterade kablar. Läs mer »
Kabelinsatser, en överblick:
Filtrera produkter:

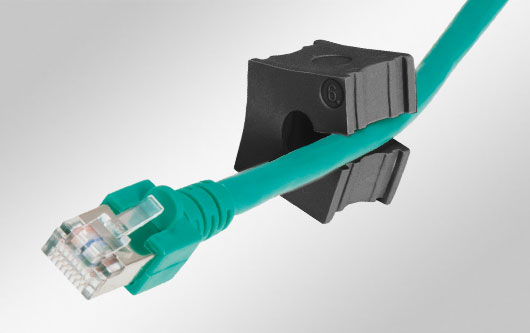

Slitsade kabelinsatser, svart, IP66/IP68
Slitsande insatser för diametrar 1 till 17 och 13 till 35 mm. Passar KEL genomföringsramar och KVT kabelförskruvningar.
» KT svart

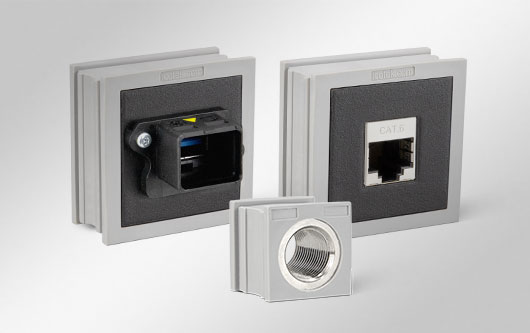

IMAS-CONNECT™ Adapterinsatser
Adapterinsatser för Keystone-uttag, PushPull-anslutning och cirkulära kontakter.

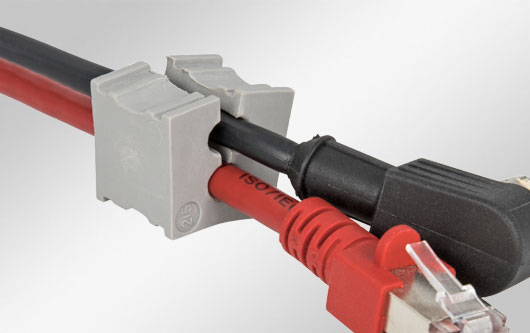

Slitsade multi / specialinsatser, grå, IP54 / UL typ 12
Slitsade insatser för diametrar från 1 till 8 mm samt för specialkablar. Lämplig för KEL-genomföringsramar och KVT-kabelförskruvningar.
» KT multi grå

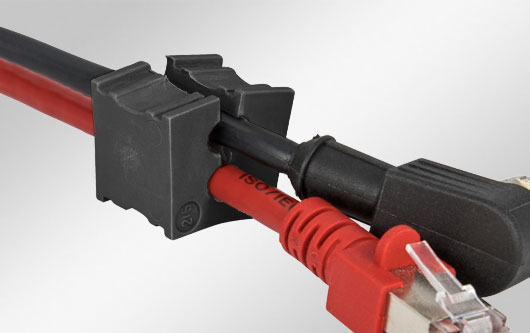

Slitsade multi / specialinsatser, svart, IP54
Slitsade insatser för diametrar från 1 till 8 mm samt för specialkablar. Lämplig för KEL-genomföringsramar och KVT-kabelförskruvningar.
» KT multi svart

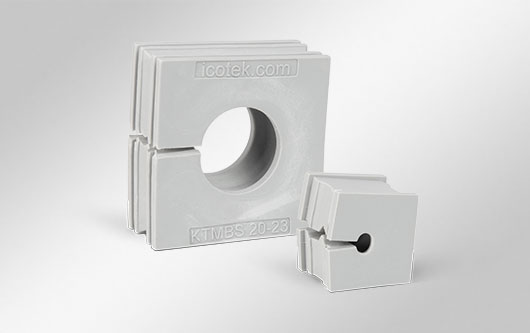

Slitsad KEL multi-range insatser, grå, IP54 / UL Type 12
Slitsade insatser för diametrar från 4 - 23 mm. Passar KEL genomföringsramar och KVT kabelförskruvningar.
» KTMBS grå
Slitsad KEL multi-range insatser, svart, IP54
Slitsade insatser för diametrar från 4 - 23 mm. Passar KEL genomföringsramar och KVT kabelförskruvningar.
» KTMBS svart

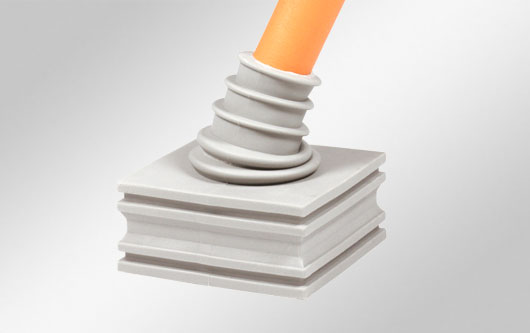

Flexibla pyramidinsatser, multi-range, grå, IP54 / UL Type 12
Flexibel pyramidformad insats med multi-range för varierade kabeldiametrar. Förbättrad dragavlastning med buntbant.
» KT-DPF grå

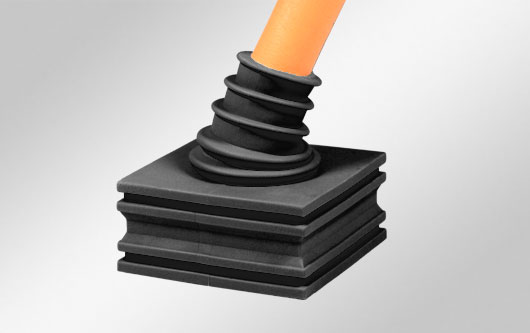

Flexibla pyramidinsatser, multi-range, svart, IP54
Flexibel pyramidformad insats med multi-range för varierade kabeldiametrar. Förbättrad dragavlastning med buntbant.
» KT-DPF svart

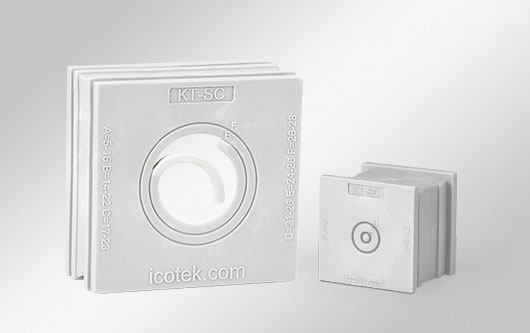

Flexibel kabelinsats, multi-range, IP54 / UL Type 12
Flexibla multi-range insatser med avdragbara membranringar för varierade kabeldiametrar 4 - 28 mm.
» KT-SC

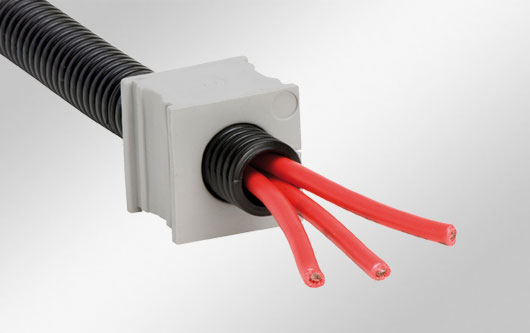

Kabelinsats, multi-range, IP54 / UL Type 12
Multi-range insatser för genomföring av flera standardkablar med olika diametrar.
» KTMB

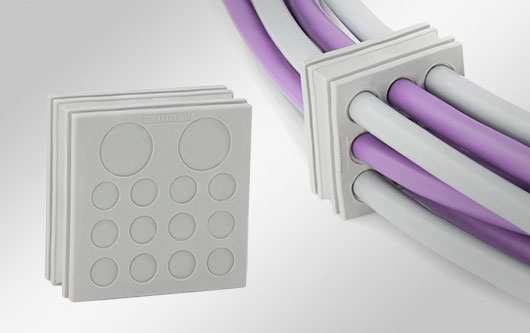

Multi-membran insatser, IP54 / UL Type 12
Multi-membran insatser baserade på KT-insatserna för dirigering av flera standardkablar med varierade kabeldiametrar.
» KT-DT
Slitsad U-formad genomföring, IP54 / UL Type 12
Den genomföringen UT från icotek möjliggör ett enkelt sätt för att dirigera både standard- och förkontakterade kablar in i en kapsling, med ett kabeldiameterområde från 4-11 mm.
» UT
U-formad multi-membran genomföring, IP54 / UL Type 12
Den genomföringen UT-DT från icotek möjliggör ett enkelt sätt för att dirigera standard kablar in i en kapsling, med ett kabeldiameterområde från 1-11 mm.
» UT-DT

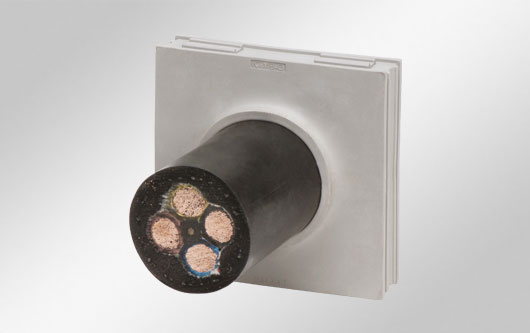

Stora multi-range insatser för KEL 183, IP54 / UL Type 12
Stora flexibla kabelinsatser med multi-range för kabeldiametrar upp till 75 mm
» KTMB 183

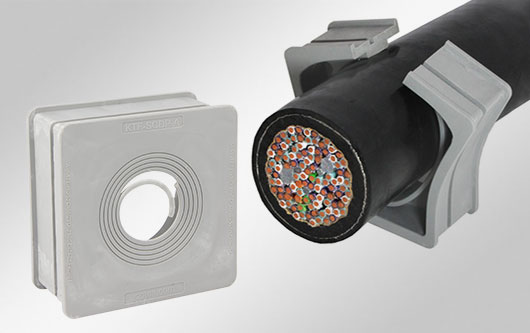

Stora insatser för KEL-JUMBO, IP54 / UL Type 12
Stora insatser för kablar med en diameter upp till 65 mm.
» KTF | KTF-SCDP

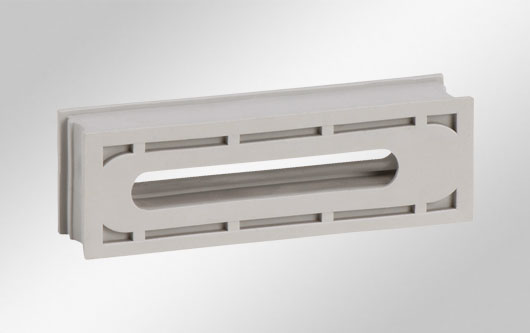

Kabelinsatser för flatkablar, IP54
Kabelinsatser för flatkablar. Insatser för flatkablar. Används i KEL-FL serien.
» FT

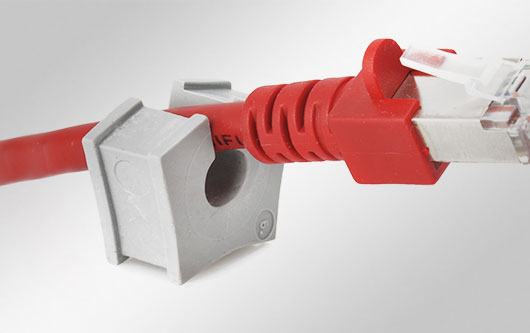

Slitsad QUICK insats, IP54
Slitsade instaser för diametrar från 1 till 15 mm. Lämplig för KEL-QUICK genomföringsramarna och QVT kabelförskruvningarna.
» QT

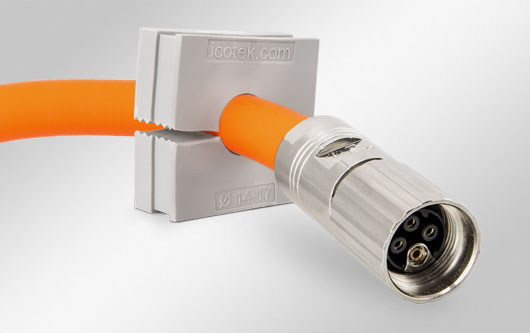

Slitsad QUICK multi-range insats, IP54 / UL Type 12
Slitsade insatser för diametrar från 14 - 23 mm. Lämplig för KEL-QUICK genomföringsramar.
» QTMB

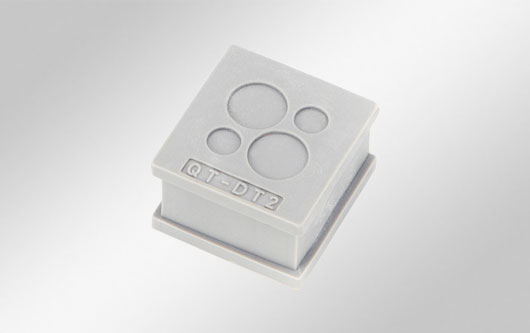

QUICK multi-membran insatser, grå, IP54 / UL Type 12
Multi-membran insatser baserade på QT-insatser för dirigering av flera standardkablar med varierade diametrar.
» QT-DT

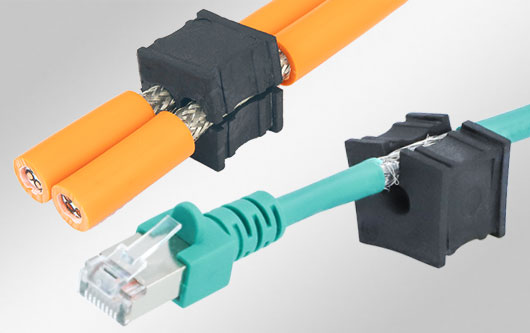

Slitsade EMC insatser för kablar med kontakter
Slitsade konduktiva EMC insatser för kabelsköldsdiametrar från 2 till 16 mm eller 13 till 33 mm.
» EMC-KT

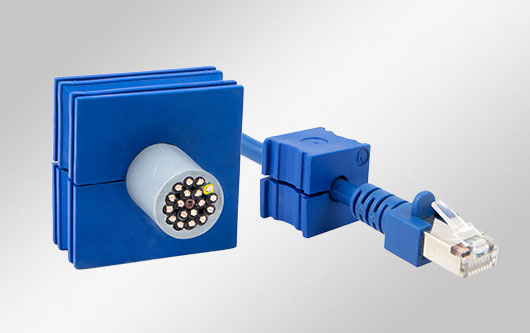

Split cable grommets for the food industry, IP64/IP65
Split cable grommets for the food industry, for diameters of 1 to 16 and 16 - 35 mm. Suitable for KEL-ER-BL cable entry frames.
» KT-BL
Split multi cable grommets for the food industry, IP54
Split multi cable grommets for the food industry, for diameters of 1 to 8 mm. Suitable for KEL-ER-BL cable entry frames.
» KT-BL multi

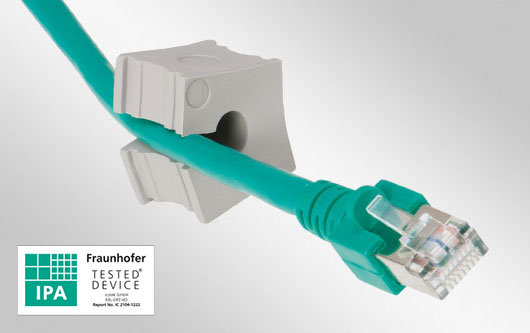

Slitsade kabelinsatser för renrum, IP66/IP68 / UL Type 12/4X*
Slitsande insatser för diametrar 1 till 17 och 16 till 35 mm. Passar KEL CR genomföringsramar.
» KT CR

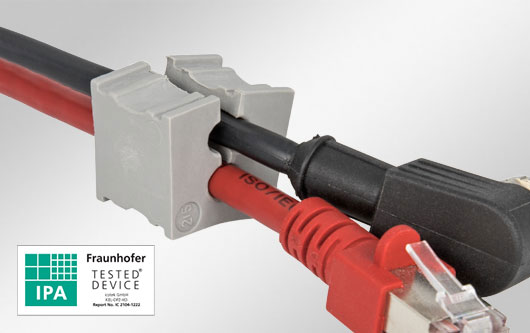

Slitsade multi / specialinsatser för renrum, IP54 / UL typ 12
Slitsade insatser för diametrar från 1 till 8 mm. Lämplig för KEL CR-genomföringsramar.
» KT CR multi

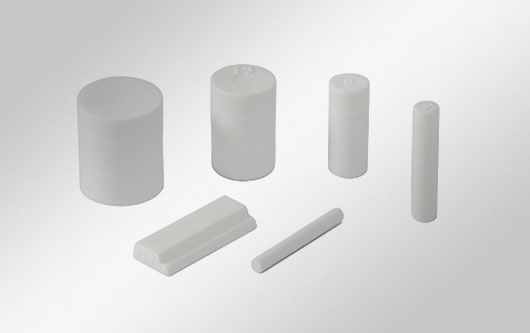

Pluggar för slitsade kabelinsatser
Pluggar för tätning av ej nyttjade KT och QT insatser.
» ST
Membranpluggar för kabelgenomföringsplattor / UL Type 12/4X*
Pluggar för att täppa igen genomträngda membran i genomföringsplattorna KEL-DP, KEL-DPZ och KEL-DPU. IP-klassen erhålls.
» ST-B
Tryckkompensationselement med metrisk gänga, IP68
Tryckkompensationselement med metrisk gänga för att undvika kondensering av vatten i högt skyddsklassade kapslingar (IP68)
» PCE

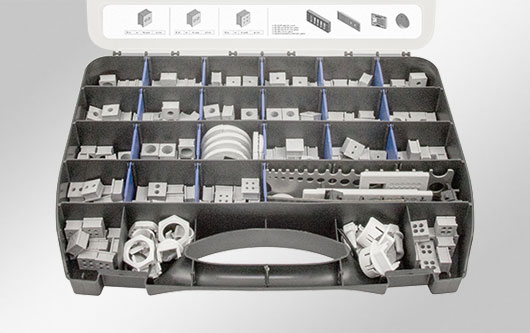

ServiceBox med kabelinsatser
Blandade sorter och storlekar av insatser. Perfekt vid underhållsarbeten.
» KT / QT ServiceBox
Kabelgenomföringssystem, IP54 - IP66
Kabelgenomföringsramar för kontakterade kablar (med standardhåltagning för industrikontakter ).

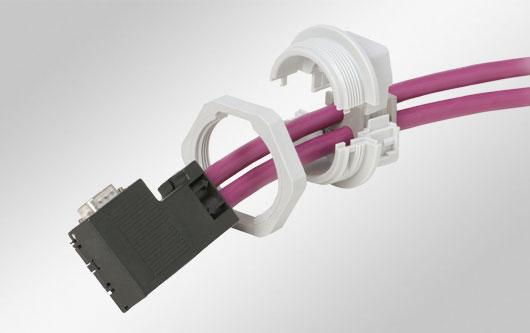

Kabelförskruvningar, IP54-IP68
Delbara kabelförskruvningar för kontakterade kablar (M16-M80 håltagning).
Den praktiska produktkonfiguratorn
Med produktkonfiguratorn kan du nu montera ditt kabelgenomföringssystem med de nödvändiga kabel- eller adapterinsatser.
Info guide – allt du behöver veta om kabelinsatser
Slitsade kabelinsatser för kablar med kontakter
Slitsade kabelinsatser möjliggör införande av förmonterade kablar med redan monterade kontakter utan behov av demontering. Detta minskar installationstiden avsevärt. Samtidigt förblir garantianspråk för de förmonterade kablarna giltiga.
Slitsade kabelinsatser för KEL/KVT:
Slitsade kabelinsatser för KEL-QUICK/QVT:
Flexibla kabelinsatser för flera kabelområden för kablar utan kontakter
För omonterade kablar erbjuder icotek slutna, flexibla kabelinsatser i olika utföranden, varav de flesta täcker ett bredare klämområde. En multimembraninsats med hög kabeltäthet finns också i olika storlekar.
Slutna kabelinsatser för KEL/KVT:
- KTMB multi-range insats, grå
- KT-DPF multi-range insats, grå / svart
- KT-SC multi-range insats, grå
- KT-DT multi-membran insats, grå
Slutna kabelinsatser för KEL-QUICK/QVT:
Kabelinsatsinstallation – snabbt och enkelt
Den kontakterade kabeln trycks in i den slitsade insatsen som sedan placeras i genomföringsramen. Insatsen är nu ordentligt fixerad inuti ramen och kan ej falla ut. När locket fästs på basramen blir det komprimerat och tätt.
För kabelinsatser som är speciellt utformade för omonterade kablar dras kablarna helt enkelt genom insatsen.
Vid montering av kabelgenomföringsramarna är det viktigt att insatserna i den nedre raden är vända uppåt med den plana sidan och de i den översta raden är vända nedåt med den plana sidan. Montera alltid insatserna platt mot platt.
Vid användning av icotek-kabelinsatser bör de angivna klämområdena eller instruktionerna för kapning av insatserna alltid beaktas.
Exempel:
Kabel med kontakt, kabeldiameter 6 mm
Lämpliga insatser för KEL/KVT:
- KT 5 (5–6 mm, IP66/68, dragavlastning)
- KT 6 (6–7 mm, IP66/68, dragavlastning)
- KTMBS 4–7 (4–7 mm, IP54)
- KTMBS 6–9 (6–9 mm, IP54)
Lämpliga insatser för KEL-QUICK/QVT:
- QT 5 (5–6 mm, IP54)
- QT 6 (6–7 mm, IP54)
Brett utbud, högt skydd, flera certifieringar
Många av insatserna uppnår höga skyddsklassningar som IP66/IP68 (certifierade enligt EN 60529) eller UL Type 4X* (certifierade enligt UL 50E) och är därför lämpliga för krävande miljöer med damm, fukt eller hög mekanisk belastning.
Kabelinsatserna i KT-serien erbjuder även hög dragavlastning enligt EN 62444 tack vare sitt höga kontakttryck.
En annan fördel med icotek-kabelinsatser är deras höga flexibilitet i kabelkonfigurationen. Flerkabelinsatser möjliggör dragning av flera kablar i trånga utrymmen, vilket bidrar till en kompakt design av maskiner och system.
Oanvända insatser kan snabbt och enkelt förseglas med pluggar.
Dessutom ger speciella EMC-kabelinsatser säker avskärmning och hjälper till att skydda känsliga elektriska komponenter från elektromagnetisk störning.
Förutom standardapplikationer utvecklar icotek även speciella kabelinsatser för specifika applikationer som järnvägsindustrin, renrum och hygienkritiska applikationer inom livsmedels- och läkemedelsindustrin.
Brandklass UL94-V0, IP, UL Type Rating, UL recognized, DNV, RINA, EU:s järnvägsstandard EN 45545-2, vibrationstålighet enligt EN 61373, ECOLAB-rengöringsmedelsbeständighet, UV-beständighet, ... icotek-kabelinsatser är omfattande testade och certifierade. Motsvarande certifikat kan begäras från oss.
*4X endast för inomhusbruk
