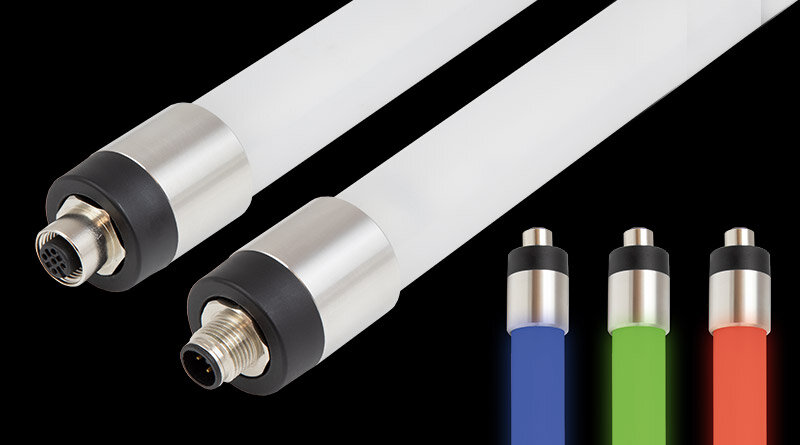

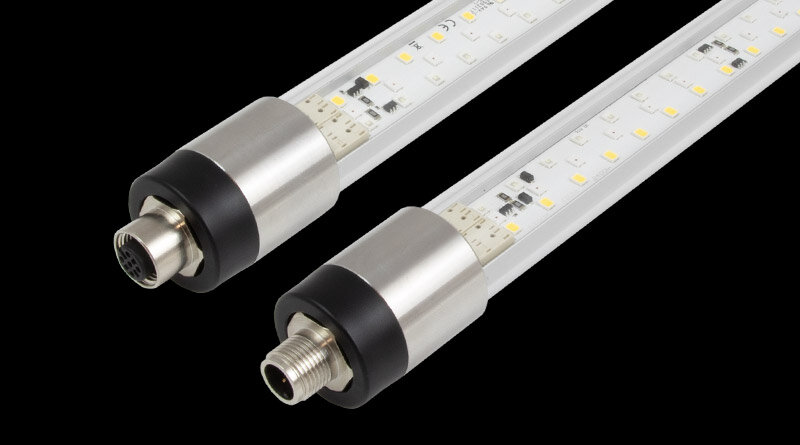

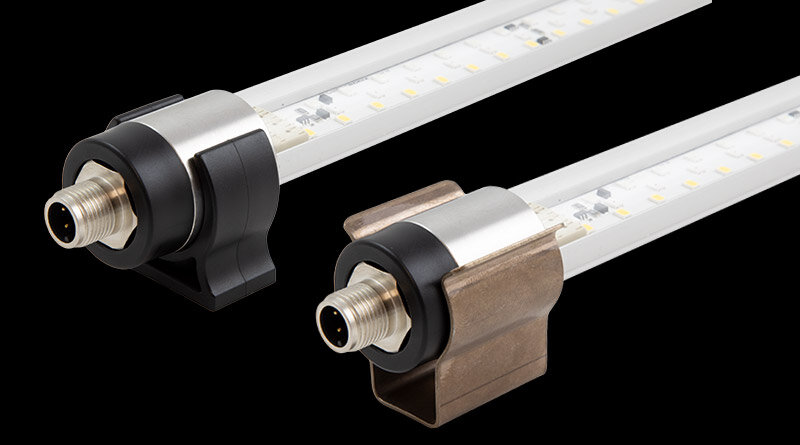

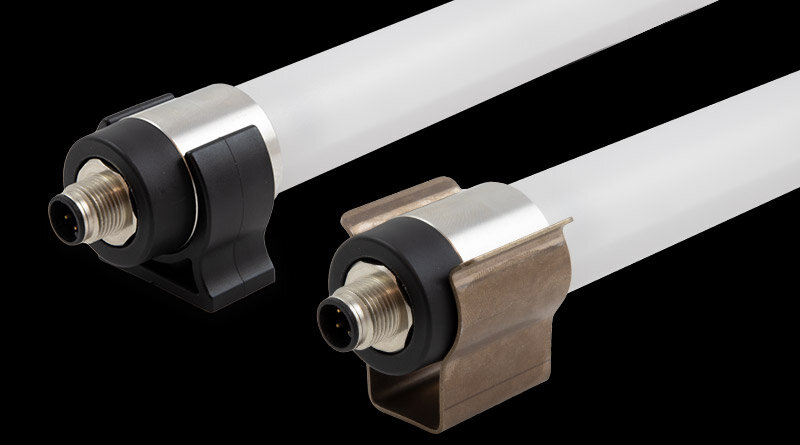

TUBE

Robuste kaskadierbare Maschinenleuchte mit Signalfunktion / IP67

Die TUBE Systemleuchte sorgt für eine effektive Beleuchtung für Maschinen und Anlagen, mit standardisiertem M12-Anschluss.

Die Leuchte ist einfach zu befestigen, drehbar und bietet eine schaltungsunabhängige Lebensdauer von 60.000 Betriebsstunden.

Je nach Art der Anwendung können unterschiedliche Materialien für die LED-Rohre gewählt werden: die TUBE ist in chemikalienbeständigem Borosilikatglas und in schlagfestem Polycarbonat (Schlagfestigkeit IK08) erhältlich. Schwankende Temperaturen, Öl, Wasser oder diverse Chemikalien beeinträchtigen deshalb weder die Leuchtkraft noch die Lebensdauer.

Die TUBE Systemleuchte ist jetzt auch in den Versionen WHITE, RGB und RGW erhältlich. Das farbige Licht der TUBE RGB oder RGW liefert eine eindeutige visuelle Information und trägt so zu mehr Sicherheit bei. Durch das Mischen der drei Grundfarben Rot, Grün und Blau lassen sich sämtliche Farbtöne des RGB-Farbraums erzeugen. Die TUBE-Versionen SC (serial connection) sind außerdem kaskadierbar.

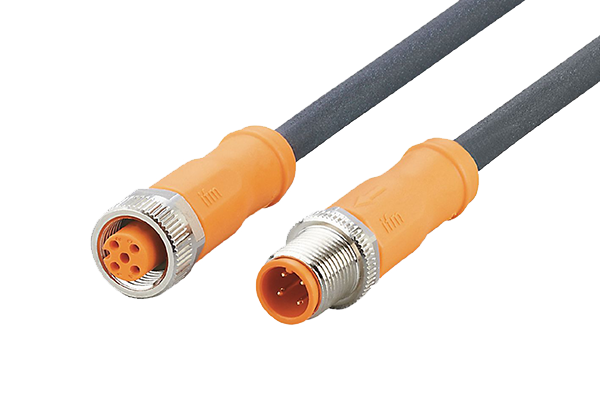

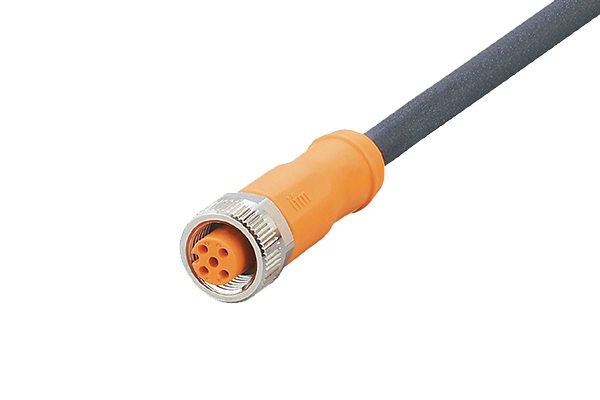

Die Anschlussleitung und die Verbindungsleitung sind nicht im Lieferumfang enthalten und müssen separat bestellt werden. Montageclips sind im Lieferumfang enthalten.

Download PDF

Technische Daten

Schutzart IP (EN 60529)	IP67
Temperaturbereich	-20 C° bis 50 C°
Material	Rohr: Polycarbonat Rohr: Borosilikatglas Endkappen: Edelstahl
Montageart	Rasten

Vorteile

LED-Rohr aus chemikalienbeständiges Borosilikatglas oder schlagfestem Polycarbonat
Schutzart IP67
Komplett wartungsfreies Produkt
Hohe Energieeffizienz durch High Power LEDs
Kompakte runde Bauform ø 28 mm, für engste Einbausituationen geeignet
Einfaches Nachrüsten in bestehenden Maschinen
360° drehbar

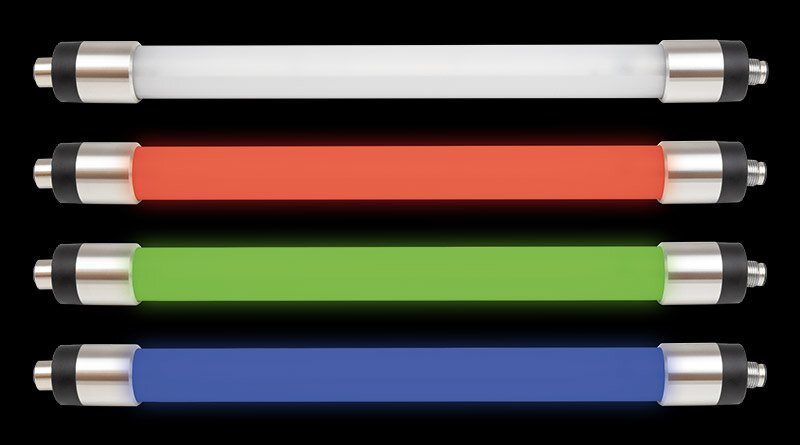

Eindeutige Information durch farbiges Licht (Versionen RGB, RGW)
Kaskadierbare Modelle erhältlich (Versionen SC)
Endkappen aus Edelstahl und Polypropylen
Kabelanschluss mit standardisiertem M12 Stecker
Optional dimmbar durch entsprechende Vorschaltgeräte

Produktvarianten & Grössen

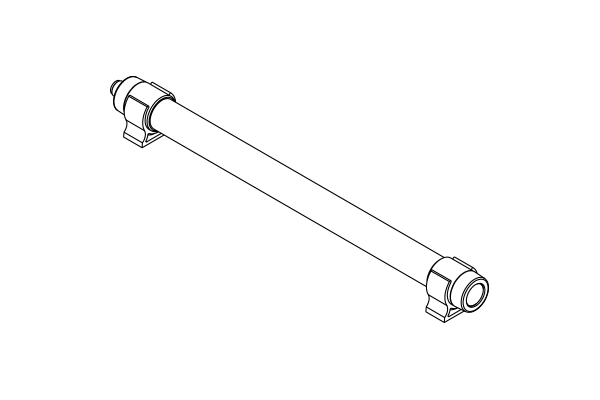

TUBE PC 7W | 360 mm | WH

Art.-Nr.	81550
EAN	4251269338960
Verpackungseinheit	1
Montageart	Rasten
Länge	360 mm
Anschlussmöglichkeit	M12 Steckverbinder
Nennleistung	7 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom W	1’210 lm
Kaskadierbar	Nein
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

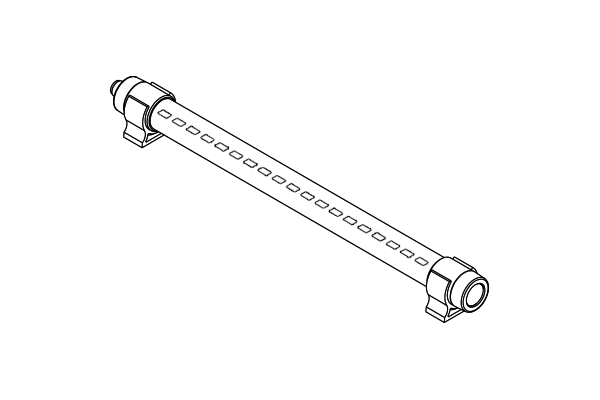

TUBE BS 7W | 360 mm | WH

Art.-Nr.	81554
EAN	4251269338991
Verpackungseinheit	1
Montageart	Rasten
Länge	360 mm
Anschlussmöglichkeit	M12 Steckverbinder
Nennleistung	7 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom W	1’210 lm
Kaskadierbar	Nein
Material Rohr	Borosilikatglas

lieferbar

Anfragen

Datenblatt

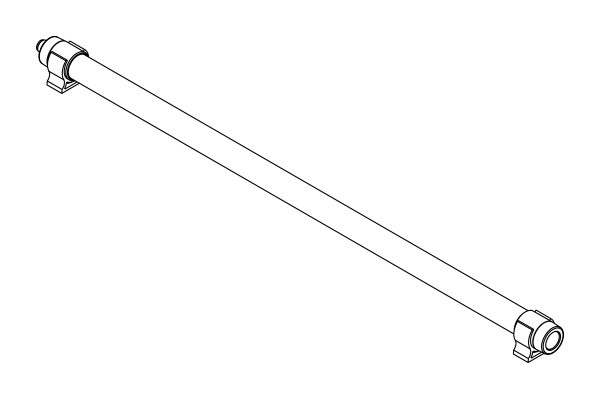

TUBE PC 14W | 640 mm | WH

Art.-Nr.	81551
EAN	4251269338977
Verpackungseinheit	1
Montageart	Rasten
Länge	640 mm
Anschlussmöglichkeit	M12 Steckverbinder
Nennleistung	14 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom W	2’420 lm
Kaskadierbar	Nein
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

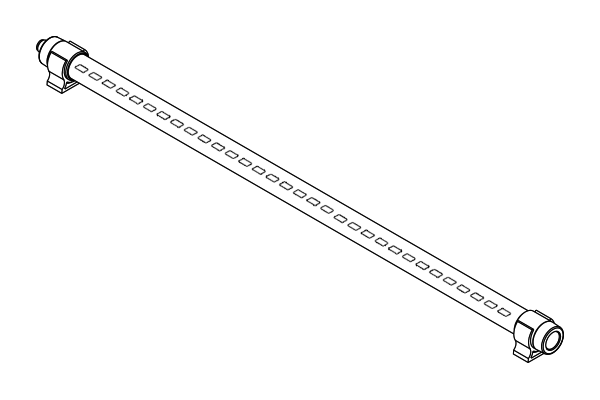

TUBE BS 14W | 640 mm | WH

Art.-Nr.	81555
EAN	4251269339004
Verpackungseinheit	1
Montageart	Rasten
Länge	640 mm
Anschlussmöglichkeit	M12 Steckverbinder
Nennleistung	14 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom W	2’420 lm
Kaskadierbar	Nein
Material Rohr	Borosilikatglas

lieferbar

Anfragen

Datenblatt

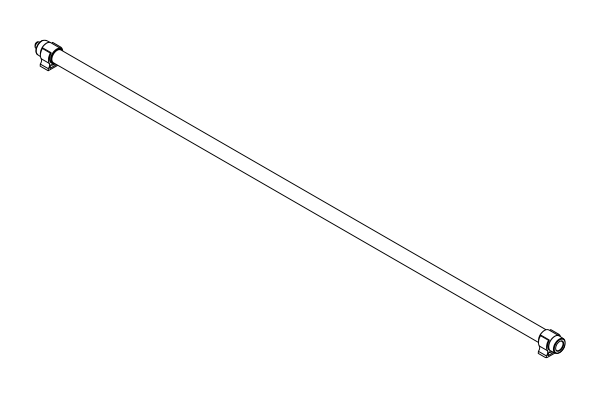

TUBE PC 28W | 1200 mm | WH

Art.-Nr.	81553
EAN	4251269338984
Verpackungseinheit	1
Montageart	Rasten
Länge	1’200 mm
Anschlussmöglichkeit	M12 Steckverbinder
Nennleistung	28 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom W	4’840 lm
Kaskadierbar	Nein
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

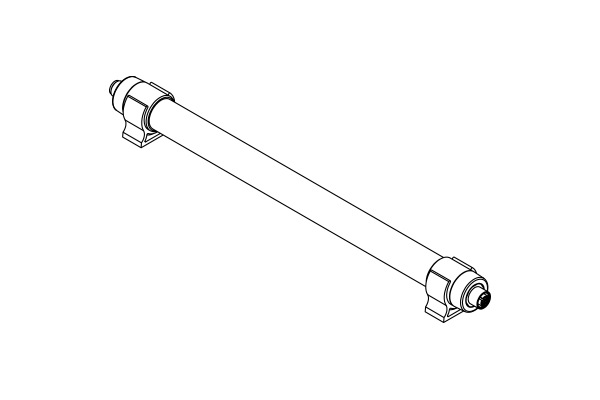

TUBE PC 7W | 360 mm | WH SC

Art.-Nr.	81560
EAN	4251269339011
Verpackungseinheit	1
Montageart	Rasten
Länge	360 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	7 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom W	1’210 lm
Kaskadierbar	Ja
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

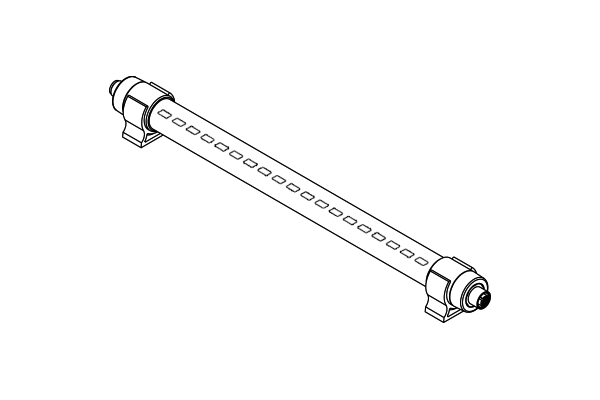

TUBE BS 7W | 360 mm | WH SC

Art.-Nr.	81564
EAN	4251269339042
Verpackungseinheit	1
Montageart	Rasten
Länge	360 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	7 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom W	1’210 lm
Kaskadierbar	Ja
Material Rohr	Borosilikatglas

lieferbar

Anfragen

Datenblatt

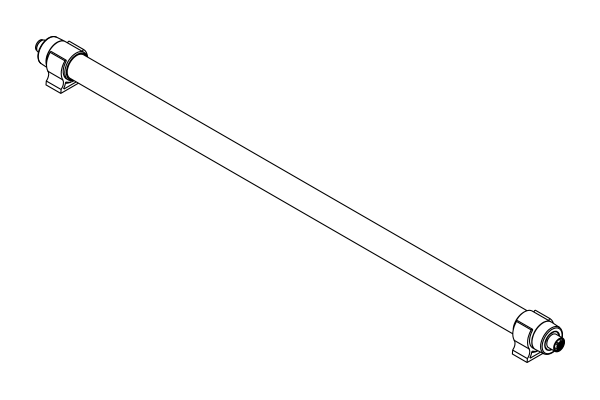

TUBE PC 14W | 640 mm | WH SC

Art.-Nr.	81561
EAN	4251269339028
Verpackungseinheit	1
Montageart	Rasten
Länge	640 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	14 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom W	2’420 lm
Kaskadierbar	Ja
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

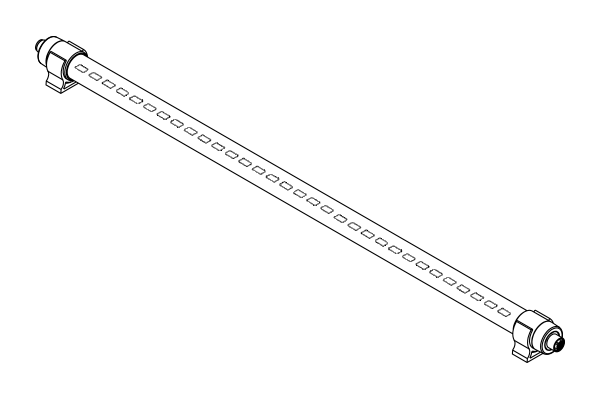

TUBE BS 14W | 640 mm | WH SC

Art.-Nr.	81565
EAN	4251269339059
Verpackungseinheit	1
Montageart	Rasten
Länge	640 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	14 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom W	2’420 lm
Kaskadierbar	Ja
Material Rohr	Borosilikatglas

lieferbar

Anfragen

Datenblatt

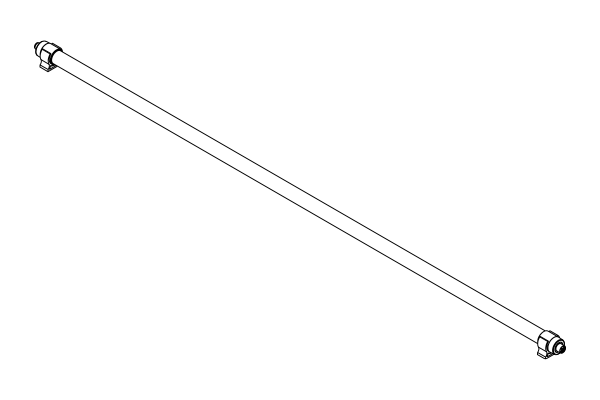

TUBE PC 28W | 1200 mm | WH SC

Art.-Nr.	81563
EAN	4251269339035
Verpackungseinheit	1
Montageart	Rasten
Länge	1’200 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	28 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom W	4’840 lm
Kaskadierbar	Ja
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

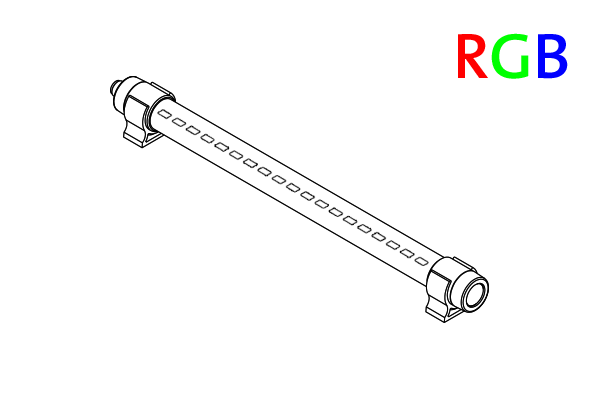

TUBE BS 7W | 360 mm | RGB

Art.-Nr.	81572
EAN	4251269339080
Verpackungseinheit	1
Montageart	Rasten
Länge	360 mm
Anschlussmöglichkeit	M12 Steckverbinder
Nennleistung	7 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	168 lm
Lichtstrom G	267 lm
Lichtstrom B	173 lm
Kaskadierbar	Nein
Material Rohr	Borosilikatglas

lieferbar

Anfragen

Datenblatt

TUBE PC 14W | 640 mm | RGB

Art.-Nr.	81571
EAN	4251269339073
Verpackungseinheit	1
Montageart	Rasten
Länge	640 mm
Anschlussmöglichkeit	M12 Steckverbinder
Nennleistung	14 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	336 lm
Lichtstrom G	534 lm
Lichtstrom B	267 lm
Kaskadierbar	Nein
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

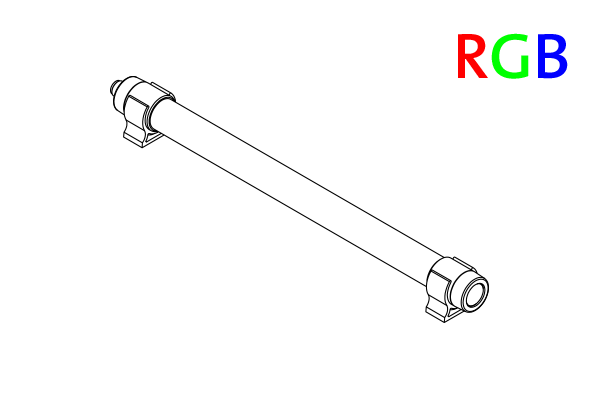

TUBE PC 7W | 360 mm | RGB

Art.-Nr.	81570
EAN	4251269339066
Verpackungseinheit	1
Montageart	Rasten
Länge	360 mm
Anschlussmöglichkeit	M12 Steckverbinder
Nennleistung	7 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	168 lm
Lichtstrom G	267 lm
Lichtstrom B	173 lm
Kaskadierbar	Nein
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

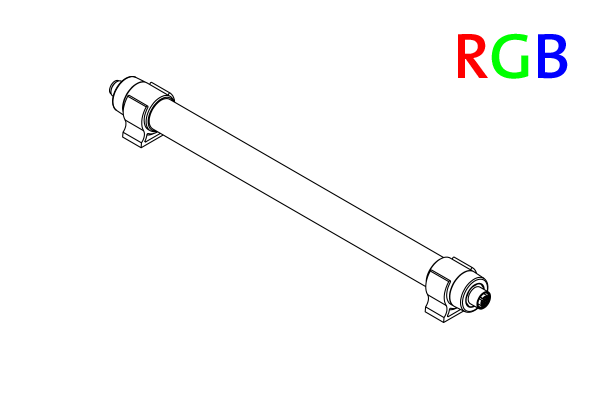

TUBE PC 7W | 360 mm | RGB SC

Art.-Nr.	81575
EAN	4251269339097
Verpackungseinheit	1
Montageart	Rasten
Länge	360 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	7 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	168 lm
Lichtstrom G	267 lm
Lichtstrom B	173 lm
Kaskadierbar	Ja
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

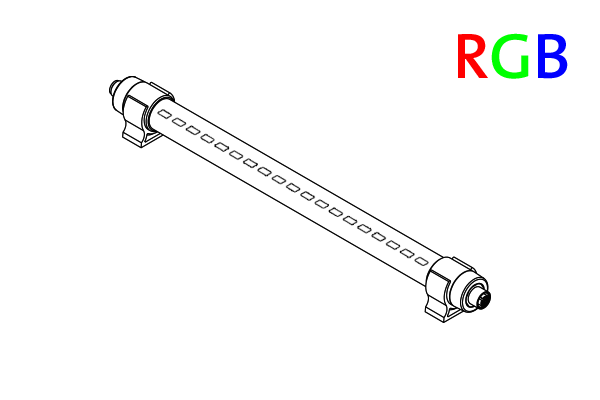

TUBE BS 7W | 360 mm | RGB SC

Art.-Nr.	81577
EAN	4251269339110
Verpackungseinheit	1
Montageart	Rasten
Länge	360 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	7 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	168 lm
Lichtstrom G	267 lm
Lichtstrom B	173 lm
Kaskadierbar	Ja
Material Rohr	Borosilikatglas

lieferbar

Anfragen

Datenblatt

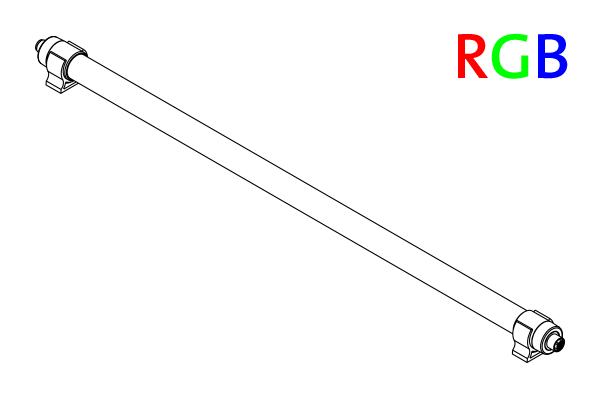

TUBE PC 14W | 640 mm | RGB SC

Art.-Nr.	81576
EAN	4251269339103
Verpackungseinheit	1
Montageart	Rasten
Länge	640 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	14 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	336 lm
Lichtstrom G	534 lm
Lichtstrom B	267 lm
Kaskadierbar	Ja
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

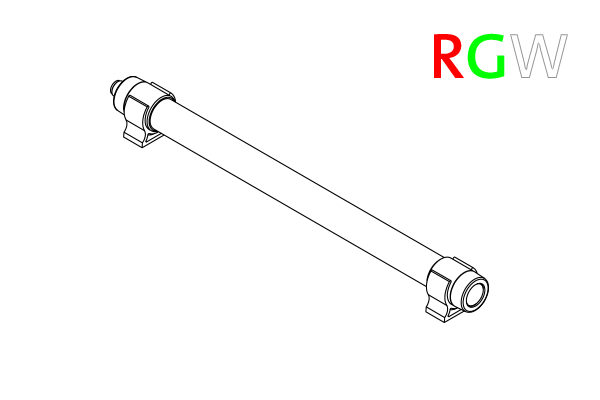

TUBE PC 7W | 360 mm | RGW

Art.-Nr.	81580
EAN	4251269339127
Verpackungseinheit	1
Montageart	Rasten
Länge	360 mm
Anschlussmöglichkeit	M12 Steckverbinder
Nennleistung	7 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	214 lm
Lichtstrom G	645 lm
Lichtstrom W	1’210 lm
Kaskadierbar	Nein
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

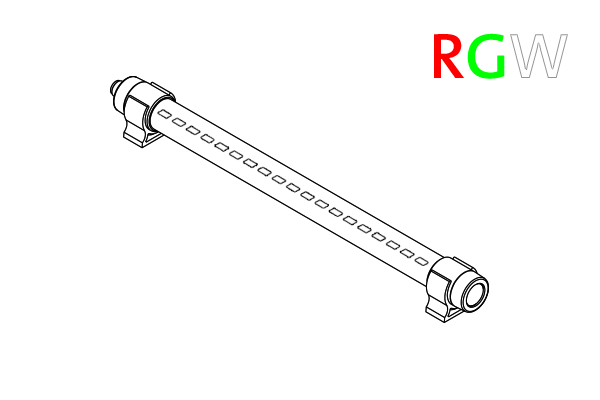

TUBE BS 7W | 360 mm | RGW

Art.-Nr.	81582
EAN	4251269339141
Verpackungseinheit	1
Montageart	Rasten
Länge	360 mm
Anschlussmöglichkeit	M12 Steckverbinder
Nennleistung	7 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	214 lm
Lichtstrom G	645 lm
Lichtstrom W	1’210 lm
Kaskadierbar	Nein
Material Rohr	Borosilikatglas

lieferbar

Anfragen

Datenblatt

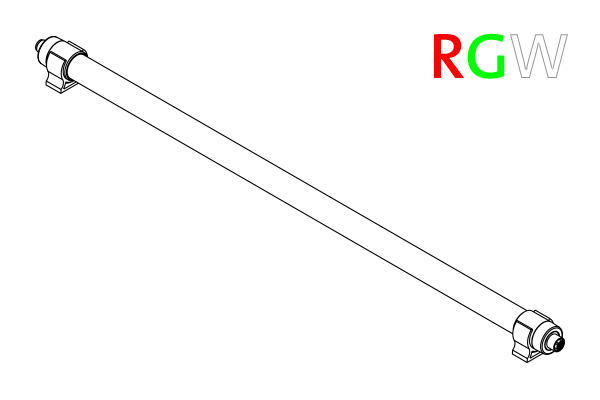

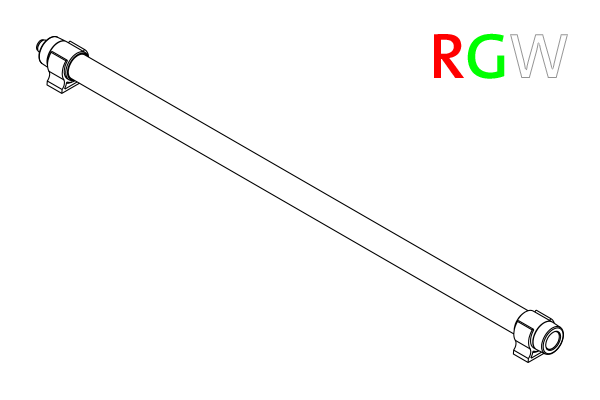

TUBE PC 14W | 640 mm | RGW

Art.-Nr.	81581
EAN	4251269339134
Verpackungseinheit	1
Montageart	Rasten
Länge	640 mm
Anschlussmöglichkeit	M12 Steckverbinder
Nennleistung	14 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	430 lm
Lichtstrom G	1’290 lm
Lichtstrom W	2’420 lm
Kaskadierbar	Nein
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

TUBE BS 14W | 640 mm | RGW

Art.-Nr.	81583
EAN	4251269339158
Verpackungseinheit	1
Montageart	Rasten
Länge	640 mm
Anschlussmöglichkeit	M12 Steckverbinder
Nennleistung	14 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	430 lm
Lichtstrom G	1’290 lm
Lichtstrom W	2’420 lm
Kaskadierbar	Nein
Material Rohr	Borosilikatglas

lieferbar

Anfragen

Datenblatt

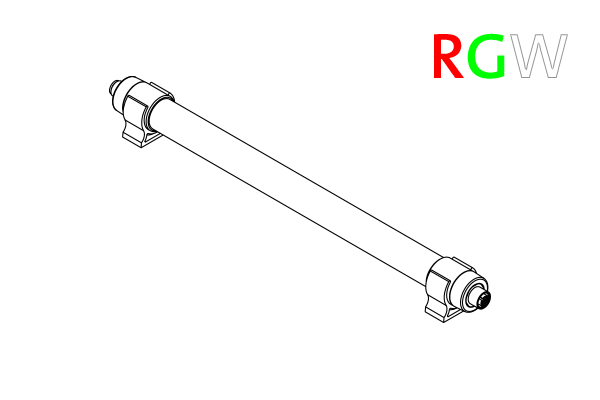

TUBE PC 7W | 360 mm | RGW SC

Art.-Nr.	81585
EAN	4251269339165
Verpackungseinheit	1
Montageart	Rasten
Länge	360 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	7 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	214 lm
Lichtstrom G	645 lm
Lichtstrom W	1’210 lm
Kaskadierbar	Ja
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

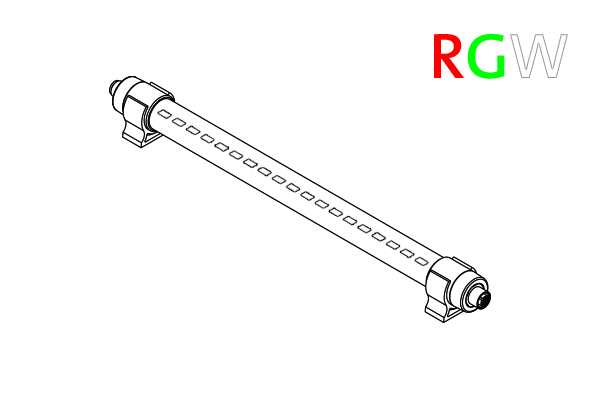

TUBE BS 7W | 360 mm | RGW SC

Art.-Nr.	81587
EAN	4251269339189
Verpackungseinheit	1
Montageart	Rasten
Länge	360 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	7 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	214 lm
Lichtstrom G	645 lm
Lichtstrom W	1’210 lm
Kaskadierbar	Ja
Material Rohr	Borosilikatglas

lieferbar

Anfragen

Datenblatt

TUBE PC 14W | 640 mm | RGW SC

Art.-Nr.	81586
EAN	4251269339172
Verpackungseinheit	1
Montageart	Rasten
Länge	640 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	14 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	430 lm
Lichtstrom G	1’290 lm
Lichtstrom W	2’420 lm
Kaskadierbar	Ja
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

TUBE BS 14W | 640 mm | RGW

Art.-Nr.	81588
EAN	4251269339196
Verpackungseinheit	1
Montageart	Rasten
Länge	640 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	14 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	430 lm
Lichtstrom G	1’290 lm
Lichtstrom W	2’420 lm
Kaskadierbar	Ja
Material Rohr	Borosilikatglas

lieferbar

Anfragen

Datenblatt

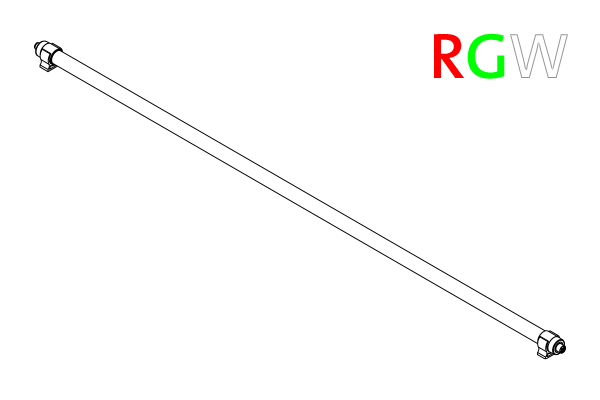

TUBE PC 28W | 1200 mm | RGW SC

Art.-Nr.	81589
EAN	4251269339202
Verpackungseinheit	1
Montageart	Rasten
Länge	1’200 mm
Anschlussmöglichkeit	M12 Steckverbinder, Durchgangsverdrahtung
Nennleistung	28 W
Betriebsspannung	24 V DC (±5%), UL Class 2
Betriebsdauer	60’000 h
Farbtemperatur	5’600 K
Farbwiedergabeindex CRI	>80
Lichtstrom R	860 lm
Lichtstrom G	2’580 lm
Lichtstrom W	4’840 lm
Kaskadierbar	Ja
Material Rohr	Polycarbonat

lieferbar

Anfragen

Datenblatt

Anschlussleitung für TUBE, 5000 mm

Art.-Nr.	81530
EAN	4251269333163
Verpackungseinheit	1
Montageart	Rasten
Länge Anschlussleitung	5’000 mm
Betriebsspannung	24 V DC ±5%
Farbe	schwarz
Material Kabelmantel	Polyurethan

lieferbar

Anfragen

Datenblatt

Anschlussleitung für TUBE SC (kaskadierbar), 5000 mm

Art.-Nr.	81590
EAN	4251269333163
Verpackungseinheit	1
Montageart	Rasten
Länge Anschlussleitung	5’000 mm
Ausführung	M12_Steckverbinder_f
Farbe	orange
Material Kabelmantel	Polyurethan

lieferbar

Anfragen

Anschlussleitung für TUBE, 10000 mm

Art.-Nr.	81531
EAN	4251269333170
Verpackungseinheit	1
Montageart	Rasten
Länge Anschlussleitung	10’000 mm
Betriebsspannung	24 V DC ±5%
Farbe	schwarz
Material Kabelmantel	Polyurethan

lieferbar

Anfragen

Datenblatt

Anschlussleitung für TUBE SC (kaskadierbar), 10000 mm

Art.-Nr.	81591
EAN	4251269333170
Verpackungseinheit	1
Montageart	Rasten
Länge Anschlussleitung	10’000 mm
Ausführung	M12_Steckverbinder_f
Farbe	orange
Material Kabelmantel	Polyurethan

lieferbar

Anfragen

Verbindungsleitung für TUBE SC (kaskadierbar), 2000 mm

Art.-Nr.	81595
EAN	4251269339493
Verpackungseinheit	1
Montageart	Rasten
Länge Anschlussleitung	2’000 mm
Ausführung	M12_Steckverbinder_mf
Farbe	orange
Material Kabelmantel	Polyurethan

lieferbar

Anfragen

Rohrclips TUBE, Edelstahl

Art.-Nr.	91443
EAN	4251269335082
Verpackungseinheit	2
Montageart	Rasten
Länge	30 mm
Höhe	38 mm
Breite	27 mm
Farbe	schwarz
Anzahl Schraublöcher	1
Durchmesser Schraublöcher	6.5 mm

lieferbar

Anfragen

Datenblatt

Rohrclip TUBE, Öffnungsmass 28 mm

Art.-Nr.	91070
Verpackungseinheit	1
Montageart	Rasten
Länge	18.4 mm
Höhe	34 mm
Breite	34 mm
Durchmesser Endkappen	28 mm
Farbe	schwarz
Anzahl Schraublöcher	1
Durchmesser Schraublöcher	4.2 mm

lieferbar

Anfragen

Nichts Passendes gefunden?

zum ProductFinder

Diese Produkte könnten Sie auch interessieren

ALLIO

Kompakte LED-Beleuchtung für Industrie und IT-Anwendungen

Die ALLIO Systemleuchte bietet mit ihrer kompakten Bauform und um 190° drehbarer Röhre eine platzsparende Beleuchtung für Schaltschränke. Das ermöglicht ausserdem ein einfaches Nachrüsten in bestehenden Schaltschränken.

ALU-LINE

Innovative LED-Beleuchtung für Industrie und IT-Anwendungen

Die ALU-LINE Systemleuchte bietet effektive Beleuchtung in Schaltschränken für Industrie und IT-Anwendungen. Ihr Aluminiumgehäuse macht sie besonders hochwertig und stabil.

TPS

Türpositionsschalter zu den Serien ALLIO und ALU-LINE

Dieser Schalter ermöglicht es, den Status der Schranktür zu überwachen und automatisch die Schaltschrankleuchten an- oder auszuschalten.
