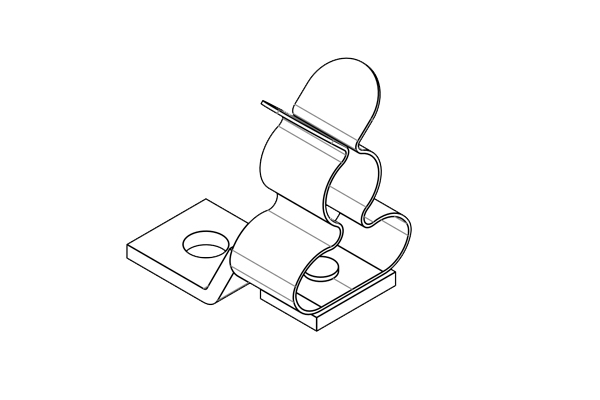

LF|MSKL 3-12

Artikelnummer | 37608 |
EAN | 4251269316890 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 3 mm |
Max. Schirmdurchm. | 12 mm |
Länge | 24 mm |
Breite | 15 mm |
Höhe | 26 mm |
Aufbauhöhe | 26 mm |
EMV Schirmklammern werden überall dort eingesetzt, wo der Schirm einzelner Leitungen mit dem Massepotenzial verbunden werden muss. Die Schirmklammern ermöglichen eine sichere und einfache Abschirmung von Leitungen.
Versionen mit Zugentlastung: Die Leitung selbst wird gemäss DIN EN 62444 mittels Kabelbinder über den Kabelaussenmantel zugentlastet. Ebenfalls sind Varianten mit zweifacher Zugentlastung erhältlich (gemäss PROFINET Montagerichtlinien).
Die Klemmbereiche der Klammervariante MSKL sind, bedingt durch ihre spezielle Geometrie, sehr gross, die Baubreite und -höhe sind vergleichsweise gering (Bsp. MSKL 3-12 mit eingelegtem 12 mm Leitungsschirm: Breite 26.25 mm). Die Schirmklammer LFZ-M|MSKL ist auch in einer 45° und 90° abgewinkelten Variante erhältlich. Die 45° Variante eignet sich für den Einsatz in Frequenzumrichtern diverser Hersteller. Die Leitung wird mittels Schirmklammer um 45° in den Verdrahtungskanal geführt. Mit der 90° Variante wird die Montage an Kanten und Ecken ermöglicht.
Die Montage erfolgt durch Anschrauben z.B. auf einer Montageplatte.
Die Schirmklammer LFZ-U|SKL wird entweder mit M4- oder mit M5-Anschluss angeboten. Zur Montage können
dann die vorhandenen Schrauben, die mit dem Massepotential verbunden sind, verwendet werden. Es genügt, die Schraube etwas zu lösen, die LFZ-U|SKL darunter zu schieben und die Schraube wieder festzuziehen.
Schirmklammern LFZ-U-AB sind speziell für die Montage an Allen Bradley Powerflex 525 & Powerflex 527 Frequenzumrichter geeignet. Die direkte Kontaktierung am Umrichter spart Platz und zudem werden Störsignale direkt an der Störquelle abgegriffen.
Material |
Schirmklammer:
Federstahl, verzinkt
Schirmklemme: Stahl, galvanisch verzinkt Schraubfuss: Stahl, galvanisch verzinkt |
Eigenschaften | vibrationssicher |
Montageart | Schrauben |
Artikelnummer | 37608 |
EAN | 4251269316890 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 3 mm |
Max. Schirmdurchm. | 12 mm |
Länge | 24 mm |
Breite | 15 mm |
Höhe | 26 mm |
Aufbauhöhe | 26 mm |
Artikelnummer | 37610 |
EAN | 4251269316906 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 8 mm |
Max. Schirmdurchm. | 18 mm |
Länge | 24 mm |
Breite | 20 mm |
Höhe | 32 mm |
Aufbauhöhe | 32 mm |
Artikelnummer | 36251 |
EAN | 4251269302404 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 1.5 mm |
Max. Schirmdurchm. | 3 mm |
Länge | 24 mm |
Breite | 11.8 mm |
Höhe | 18.4 mm |
Aufbauhöhe | 18.4 mm |
Artikelnummer | 36253 |
EAN | 4251269302428 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 3 mm |
Max. Schirmdurchm. | 6 mm |
Länge | 24 mm |
Breite | 11.8 mm |
Höhe | 19 mm |
Aufbauhöhe | 19 mm |
Artikelnummer | 36255 |
EAN | 4251269302435 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 6 mm |
Max. Schirmdurchm. | 8 mm |
Länge | 24 mm |
Breite | 11.8 mm |
Höhe | 20.5 mm |
Aufbauhöhe | 20.5 mm |
Artikelnummer | 36256 |
EAN | 4251269302442 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 8 mm |
Max. Schirmdurchm. | 11 mm |
Länge | 24 mm |
Breite | 14 mm |
Höhe | 25.5 mm |
Aufbauhöhe | 25.5 mm |
Artikelnummer | 36257 |
EAN | 4251269302459 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 11 mm |
Max. Schirmdurchm. | 17 mm |
Länge | 24 mm |
Breite | 21 mm |
Höhe | 32.5 mm |
Aufbauhöhe | 32.5 mm |
Artikelnummer | 36258 |
EAN | 4251269302466 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 17 mm |
Max. Schirmdurchm. | 22 mm |
Länge | 24 mm |
Breite | 26.5 mm |
Höhe | 40 mm |
Aufbauhöhe | 40 mm |
Artikelnummer | 36259 |
EAN | 4251269302473 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 22 mm |
Max. Schirmdurchm. | 30 mm |
Länge | 24 mm |
Breite | 35 mm |
Höhe | 44.4 mm |
Aufbauhöhe | 44.4 mm |
Artikelnummer | 37612 |
EAN | 4251269316913 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 3 mm |
Max. Schirmdurchm. | 12 mm |
Länge | 46.3 mm |
Breite | 15 mm |
Höhe | 26 mm |
Aufbauhöhe | 26 mm |
Artikelnummer | 37660.1 |
EAN | 4251269320965 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 3 mm |
Max. Schirmdurchm. | 12 mm |
Länge | 45.1 mm |
Breite | 14.9 mm |
Höhe | 33.1 mm |
Artikelnummer | 37661.1 |
EAN | 4251269321450 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 3 mm |
Max. Schirmdurchm. | 12 mm |
Länge | 34.7 mm |
Breite | 14.9 mm |
Höhe | 37.1 mm |
Artikelnummer | 37614 |
EAN | 4251269316920 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 8 mm |
Max. Schirmdurchm. | 18 mm |
Länge | 46.3 mm |
Breite | 20 mm |
Höhe | 32.2 mm |
Aufbauhöhe | 32.2 mm |
Artikelnummer | 37660.2 |
EAN | 4251269320972 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 8 mm |
Max. Schirmdurchm. | 18 mm |
Länge | 45.1 mm |
Breite | 19.7 mm |
Höhe | 39.3 mm |
Artikelnummer | 37661.2 |
EAN | 4251269321467 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 8 mm |
Max. Schirmdurchm. | 18 mm |
Länge | 34.7 mm |
Breite | 19.4 mm |
Höhe | 43.3 mm |
Artikelnummer | 36910 |
EAN | 4251269305054 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 1.5 mm |
Max. Schirmdurchm. | 3 mm |
Länge | 44.4 mm |
Breite | 11.8 mm |
Höhe | 18.4 mm |
Aufbauhöhe | 18.4 mm |
Artikelnummer | 36915 |
EAN | 4251269305061 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 3 mm |
Max. Schirmdurchm. | 6 mm |
Länge | 44.4 mm |
Breite | 11.8 mm |
Höhe | 19.1 mm |
Aufbauhöhe | 19.1 mm |
Artikelnummer | 36920 |
EAN | 4251269305078 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 6 mm |
Max. Schirmdurchm. | 8 mm |
Länge | 44.4 mm |
Breite | 11.8 mm |
Höhe | 20.5 mm |
Aufbauhöhe | 20.5 mm |
Artikelnummer | 36925 |
EAN | 4251269305085 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 8 mm |
Max. Schirmdurchm. | 11 mm |
Länge | 44.4 mm |
Breite | 14 mm |
Höhe | 25.5 mm |
Aufbauhöhe | 25.5 mm |
Artikelnummer | 36930 |
EAN | 4251269305092 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 11 mm |
Max. Schirmdurchm. | 17 mm |
Länge | 55 mm |
Breite | 21 mm |
Höhe | 33 mm |
Aufbauhöhe | 33 mm |
Artikelnummer | 36935 |
EAN | 4251269305108 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 17 mm |
Max. Schirmdurchm. | 22 mm |
Länge | 55 mm |
Breite | 26.5 mm |
Höhe | 40 mm |
Aufbauhöhe | 40 mm |
Artikelnummer | 36940 |
EAN | 4251269305115 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 22 mm |
Max. Schirmdurchm. | 30 mm |
Länge | 55 mm |
Breite | 35 mm |
Höhe | 44 mm |
Aufbauhöhe | 44 mm |
Artikelnummer | 36941 |
EAN | 4251269319082 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 30 mm |
Max. Schirmdurchm. | 38 mm |
Länge | 55 mm |
Breite | 46.5 mm |
Höhe | 67 mm |
Aufbauhöhe | 67 mm |
Artikelnummer | 36886.1 |
EAN | 4251269304972 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 44.4 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 1.5 mm |
Max. Schirmdurchm. | 3 mm |
Breite | 11.8 mm |
Höhe | 18.4 mm |
Aufbauhöhe | 18.4 mm |
Artikelnummer | 36886.2 |
EAN | 4251269304989 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 44.4 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 3 mm |
Max. Schirmdurchm. | 6 mm |
Breite | 11.8 mm |
Höhe | 19.1 mm |
Aufbauhöhe | 19.1 mm |
Artikelnummer | 36886.3 |
EAN | 4251269304996 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 44.4 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 6 mm |
Max. Schirmdurchm. | 8 mm |
Breite | 11.8 mm |
Höhe | 20.5 mm |
Aufbauhöhe | 20.5 mm |
Artikelnummer | 36886.4 |
EAN | 4251269305009 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 44.4 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 8 mm |
Max. Schirmdurchm. | 11 mm |
Breite | 14 mm |
Höhe | 25.5 mm |
Aufbauhöhe | 25.5 mm |
Artikelnummer | 36887.1 |
EAN | 4251269305016 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 44.4 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 1.5 mm |
Max. Schirmdurchm. | 3 mm |
Breite | 11.8 mm |
Höhe | 18.4 mm |
Aufbauhöhe | 18.4 mm |
Artikelnummer | 36887.2 |
EAN | 4251269305023 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 44.4 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 3 mm |
Max. Schirmdurchm. | 6 mm |
Breite | 11.8 mm |
Höhe | 19.1 mm |
Aufbauhöhe | 19.1 mm |
Artikelnummer | 36887.3 |
EAN | 4251269305030 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 44.4 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 6 mm |
Max. Schirmdurchm. | 8 mm |
Breite | 11.8 mm |
Höhe | 20.5 mm |
Aufbauhöhe | 20.5 mm |
Artikelnummer | 36887.4 |
EAN | 4251269305047 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 44.4 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 8 mm |
Max. Schirmdurchm. | 11 mm |
Breite | 14 mm |
Höhe | 25.5 mm |
Aufbauhöhe | 25.5 mm |
Artikelnummer | 36948.3 |
EAN | 4251269322365 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 43.6 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 6 mm |
Max. Schirmdurchm. | 8 mm |
Breite | 11.8 mm |
Höhe | 27.2 mm |
Aufbauhöhe | 27.2 mm |
Artikelnummer | 36948.4 |
EAN | 4251269322372 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 43.6 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 8 mm |
Max. Schirmdurchm. | 11 mm |
Breite | 14 mm |
Höhe | 32.2 mm |
Aufbauhöhe | 32.2 mm |
Artikelnummer | 37590.150 |
EAN | 4251269324871 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 51 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 17 mm |
Max. Schirmdurchm. | 22 mm |
Breite | 21 mm |
Höhe | 32.5 mm |
Aufbauhöhe | 32.5 mm |
Artikelnummer | 37591.150 |
EAN | 4251269324888 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 51 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 22 mm |
Max. Schirmdurchm. | 30 mm |
Breite | 35 mm |
Höhe | 41.3 mm |
Aufbauhöhe | 41.3 mm |
Artikelnummer | 37665.150 |
EAN | 4251269320941 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 51 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 3 mm |
Max. Schirmdurchm. | 12 mm |
Breite | 14.9 mm |
Höhe | 26 mm |
Aufbauhöhe | 26 mm |
Artikelnummer | 37666.150 |
EAN | 4251269320958 |
Verpackungseinheit | 10 |
Anzahl Schirmklammern | 1 |
Länge | 51 mm |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 8 mm |
Max. Schirmdurchm. | 18 mm |
Breite | 19.7 mm |
Höhe | 32.2 mm |
Aufbauhöhe | 32.2 mm |
Artikelnummer | 36222.002 |
EAN | 4251269302190 |
Verpackungseinheit | 10 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 3 mm |
Max. Schirmdurchm. | 8 mm |
Länge | 18.5 mm |
Breite | 13 mm |
Höhe | 26 mm |
Artikelnummer | 36224.002 |
EAN | 4251269302206 |
Verpackungseinheit | 10 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 4 mm |
Max. Schirmdurchm. | 13.5 mm |
Länge | 22 mm |
Breite | 20 mm |
Höhe | 32 mm |
Artikelnummer | 36226 |
EAN | 4251269302213 |
Verpackungseinheit | 10 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 10 mm |
Max. Schirmdurchm. | 20 mm |
Länge | 27 mm |
Breite | 25 mm |
Höhe | 41 mm |
Artikelnummer | 36228 |
EAN | 4251269302220 |
Verpackungseinheit | 10 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 15 mm |
Max. Schirmdurchm. | 32 mm |
Länge | 33.5 mm |
Breite | 37 mm |
Höhe | 64 mm |
Artikelnummer | 36222 |
EAN | 4251269302190 |
Verpackungseinheit | 10 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 3 mm |
Max. Schirmdurchm. | 8 mm |
Länge | 30.5 mm |
Breite | 12.8 mm |
Höhe | 31.8 mm |
Artikelnummer | 36224 |
EAN | 4251269302206 |
Verpackungseinheit | 10 |
Zugentlastung (nach EN 62444) | 1 |
Für max. Anzahl Leitungen | 1 |
Min. Schirmdurchm. | 4 mm |
Max. Schirmdurchm. | 13.5 mm |
Länge | 36 mm |
Breite | 22 mm |
Höhe | 37.8 mm |
Leisten zur Zugentlastung und Kabelführung für Montage auf 35 mm Hutschienen mittels Schnappfüßen.
Mehrfach verwendbare Klettkabelbinder zum Bündeln und Befestigen von Leitungen, Kabelbäumen oder Schläuchen.
Adaptertülle auf Basis der KT Kabeltülle zur Integration aller gängigen Keystone-Module.
Kabelverschraubung für das KT-Tüllensystem zur Einführung im 90° Winkel zum Gehäuse. Mit metrischem Gewinde M32 / M50.
Teilbare IP54 Kabeleinführung für das QT-Tüllensystem zur werkzeuglosen Montage. Passend auf Ausbrüche schwerer Steckverbinder. Ein- oder zweireihige Bauweise.
Teilbare IP54 Kabeleinführung mit IFPS Brandschutzmatte für konfektionierte Leitungen. Ein- oder zweireihige Bauweise.
Brandschutzmatten für zertifizierte icotek BS Kabeleinführungsleisten und Kabeldurchführungsplatten, zugelassen im Bereich Schienenverkehrstechnik.
