IMAS-CONNECT™

Adaptertüllen für Keystone-Module, PushPull Anschlusstechnik & Rundsteckverbinder




IMAS-CONNECT™ ist ein durchgängig modulares Adaptertüllen-System zur Aufnahme von Keystone-Modulen, PushPull Anbaugehäusen, Rundsteckverbindern, Schlauchverschraubungen, Druckausgleichselementen... Durch den Einsatz des Adapter-Systems wird die teilbare Kabeleinführung zum Hybridsystem. Mehr erfahren »

Kostenloses Musterpaket bestellen

Adaptertüllen für KEL-Systeme

Adaptertüllen für KEL mit Innengewinde M5 - M25, IP65/IP66

Adaptertüllen auf Basis der KT Kabeltüllen mit metrischem Innengewinde.

» AT-M | AT-K-M

Adaptertüllen für KEL mit Innengewinde 1/8" - 1/4" (BSP), IP66

Adaptertüllen auf Basis der KT Kabeltüllen mit Whitworth Rohrgewinde nach ISO 227-1.

» AT-K-Z

Adaptertüllen für KEL, für Keystone-Module, mit Schutzklappe, IP54

Adaptertülle mit Schutzklappe auf Basis der KT Kabeltülle zur Integration aller gängigen Keystone-Module.

» AT-KS-AK

Adaptertüllen für KEL, für Keystone-Module

Adaptertülle auf Basis der KT Kabeltülle zur Integration aller gängigen Keystone-Module.

» AT-KS

Adaptertülle für KEL, für PushPull Anschlusstechnik, IP65

Adaptertülle auf Basis der KT Kabeltülle zur Integration von PushPull Steckverbindern.

» AT-PP

Adaptertülle für KEL, für M23 Vierkantflansch, IP65

Adaptertülle auf Basis der KT Kabeltülle zur Integration von Vierkantflanschen 19,8 x 19,8 mm (M23).

» AT-FL

Adaptertüllen für KEL, für Sonderlösungen, IP65

Geschlossene Adaptertülle auf Basis der KT Kabeltüllen für Sonderbohrungen (z.B. für Flanschbuchsen).

» AT-B
Teilbare Kabeleinführung mit zertifizierter Schutzart IP66, für Standardausbrüche schwerer Steckverbinder. Ein- oder zweireihige Bauweise.

Teilbare Kabeleinführungen, IP54 - IP66

Teilbare Kabeleinführungsleisten für konfektionierte Leitungen (für Ausbrüche schwerer mehrpoliger Industriesteckverbinder).

» Teilbare Kabeleinführungen

Der praktische icotek Baugruppen-/Produktkonfigurator

Stellen Sie sich Ihre teilbare Kabeleinführung oder Kabelverschraubung online selber zusammen!

Produkt-Konfigurator starten

Adaptertüllen für QUICK-Systeme

Adaptertüllen für KEL-QUICK mit Innengewinde M5 - M25, IP54

Adaptertüllen auf Basis der QT Kabeltüllen mit metrischem Innengewinde oder Zollgewinde.

» QT-AT-M | QT-AT-K-M

Adaptertüllen für KEL-QUICK, für Keystone-Module, mit Schutzklappe, IP54

Adaptertülle mit Schutzklappe auf Basis der QT Kabeltülle zur Integration aller gängigen Keystone-Module.

» QT-AT-KS-AK

Adaptertüllen für KEL-QUICK, für Keystone-Module

Adaptertülle auf Basis der QT Kabeltülle zur Integration aller gängigen Keystone-Module.

» QT-AT-KS

Adaptertülle für KEL-QUICK, für PushPull Anschlusstechnik, IP54

Adaptertülle auf Basis der QT Kabeltülle zur Integration von PushPull Steckverbindern.

» QT-AT-PP

Adaptertülle für KEL-QUICK, für M23 Vierkantflansch, IP54

Adaptertülle auf Basis der QT Kabeltülle zur Integration von Vierkantflanschen 19,8 x 19,8 mm (M23).

» QT-AT-FL

Adaptertüllen für KEL-QUICK, für Sonderlösungen, IP54

Geschlossene Adaptertülle auf Basis der QT Kabeltüllen gross für Sonderbohrungen (z.B. für Flanschbuchsen).

» QT-AT-B
Teilbare IP54 Kabeleinführung aus dem QUICK-System zur werkzeuglosen Montage. Passend auf Ausbrüche schwerer Steckverbinder.

Teilbare Kabeleinführung, werkzeuglose Montage, IP54

Teilbare IP54 Kabeleinführung für das QT-Tüllensystem zur werkzeuglosen Montage. Passend auf Ausbrüche schwerer Steckverbinder. Ein- oder zweireihige Bauweise.

» KEL-QUICK | KEL-QUICK-E

Kabelverschraubung, kompakt, rastbar, teilbar, M16-M50, IP54

Kompakte Kabelverschraubung für das QT-Tüllensystem zur werkzeuglosen Montage durch Einrasten.

» QVT-CLICK

IMAS-CONNECT™ – Wir zeigen die Anwendungsmöglichkeiten!

Dauer: 35 min.



Das Adapter-System IMAS-CONNECT™ von icotek ist ein durchgängig modular aufgebautes Tüllensystem zur Aufnahme von metrischen Steckverbindern, PushPull-Modulen, Keystone-Modulen, Schlauchverschraubungen, Druckausgleichselementen u.v.m.. Konfektionierte sowie nicht konfektionierte Leitungen bzw. Schläuche können problemlos und platzsparend eingeführt werden. Durch den Einsatz des Adapter-Systems wird die teilbare Kabeleinführung zum Hybridsystem. Im WebCast zeigen wir Ihnen die unterschiedlichen Anwendungsmöglichkeiten unseres IMAS-CONNECT™ Systems und wie Sie ganz einfach ihre Kabeleinführung zum Hybridsystem machen!

Jetzt anschauen!

Zubehör

Druckausgleichselement mit Gewinde, IP68

Druckausgleichselement mit Gewinde M12 x 1,5 zur Vermeidung von Kondenswasser in hoch abgedichteten Gehäusen (IP68).

» PCE

Pneumatik-Schottkupplungen & Schottverschraubungen

Pneumatik-Schottkupplungen  & Schottverschraubungen sind auch einzeln für den Einsatz mit den Adaptertüllen erhältlich.

» Pneumatik-Kupplungen

Keystone-Module

Keystone-Module sind auch einzeln für den Einsatz mit den Adaptertüllen erhältlich.

» Keystone-Module


Info-Guide – Alles Wichtige zu unseren Adaptertüllen!

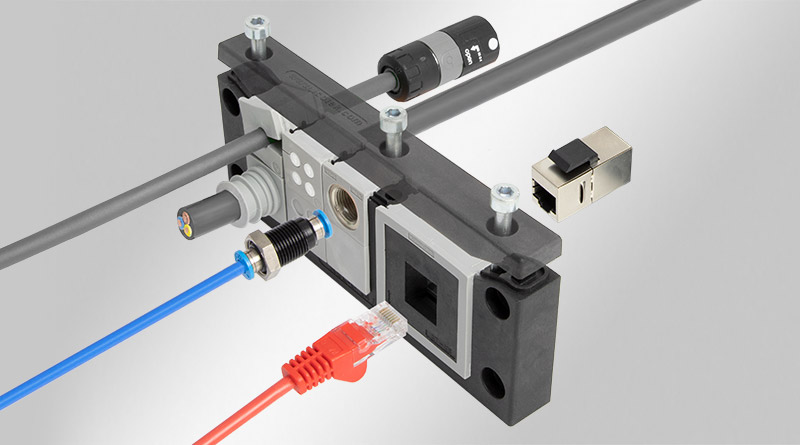

Das neue Adapter-System IMAS-CONNECT™ von icotek ist ein durchgängig modular aufgebautes Tüllensystem zur Aufnahme von metrischen Steckverbindern, Keystone-Modulen, Schlauchverschraubungen, Druckausgleichselementen etc.

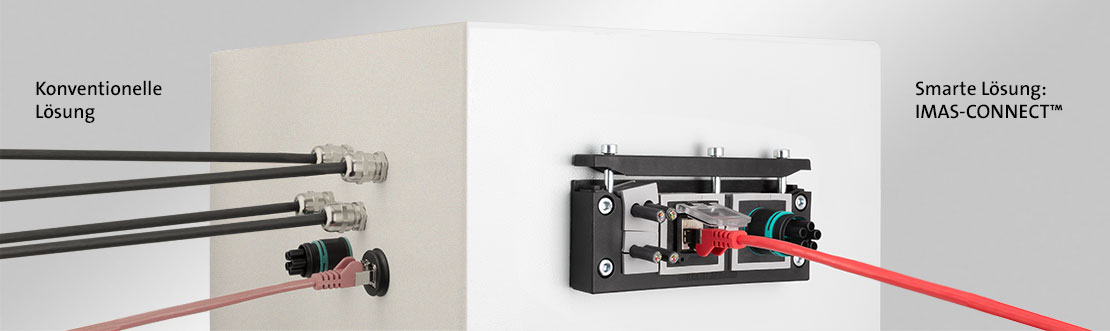

Durch den Einsatz des modularen Adapter-Systems wird die Kabeleinführung zum Hybridsystem. Konfektionierte sowie nicht konfektionierte Leitungen bzw. Schläuche können eingeführt werden und zeitgleich dient das System als Schnittstelle für Steckverbinder.

Die aus Elastomer gefertigten Tüllen des Adapter-Systems mit einem Korpus aus Polyamid fügen sich ideal in bestehende icotek Kabeleinführungsleisten, wie z. B. KEL-U, KEL-ER, KEL-FG und KEL-QUICK ein und erfüllen je nach Tülle die Schutzklasse IP54 bzw. IP65 / IP66.

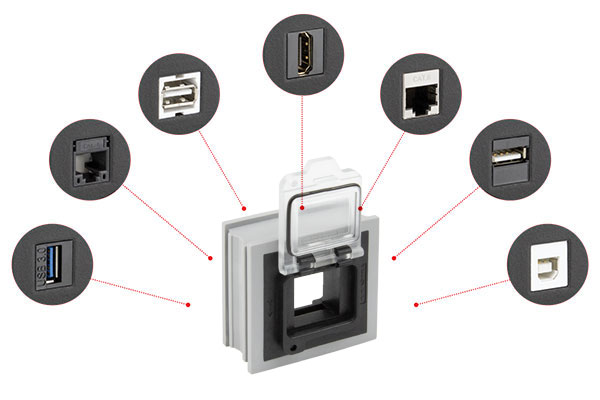

Adaptertülle AT-KS – Die Vielfalt der Keystone-Integration

Die » Adaptertüllen AT-KS basieren auf der KT Kabeltülle gross, die » Adaptertüllen QT-AT-KS auf der QT Kabeltülle gross. Der integrierte Polyamidkorpus ermöglicht das Einrasten von allen Modulen, die auf dem Keystone-System basieren, z.B. USB, RJ45, HDMI und ca. 70 weitere Keystone-Module. Per Snap-in-Montage können die Keystone-Module in die Adaptertülle eingerastet werden.

Übersicht Keystone-Module (PDF)



IMAS-CONNECT™ Adaptertülle für Keystone Module jetzt auch mit Schutzklappe!

Kommt ein vormontiertes Keystone Modul nicht direkt zum Einsatz, bietet die Abdeckklappe mit integrierter Dichtung einen sicheren Schutz vor Spritzwasser und Staub. Weitere Vorteile:

  • Zertifizierte Schutzart von IP54 bei geschlossener Klappe
  • Montagefreundlich dank Arretierung: Abdeckklappe wird in geöffneter Position fixiert
  • Möglichkeit der Verplombung der Abdeckklappe zum Schutz gegen Fremdeinwirkungen

Die AT-KS-AK Tülle ist für die icotek KEL- und QUICK-Systeme erhältlich:

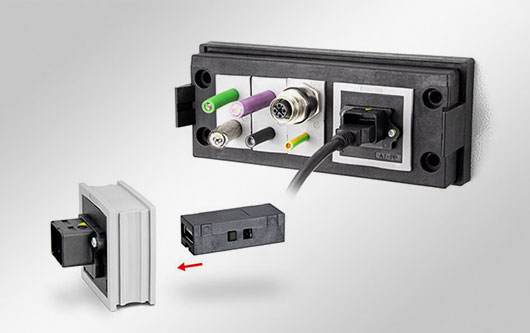

Adaptertüllen AT-PP - Die Schnittstelle zur PushPull Anschlusstechnik

Die » Adaptertüllen AT-PP basieren auf der KT Kabeltülle gross, die » Adaptertüllen QT-AT-PP auf der QT Kabeltülle gross. Es können durch die anschraubbaren Anbaugehäuse alle Module der Kategorie "compact", die auf dem PushPull System basieren, in die Tülle eingesetzt werden.

Übersicht PushPull-Module (PDF)

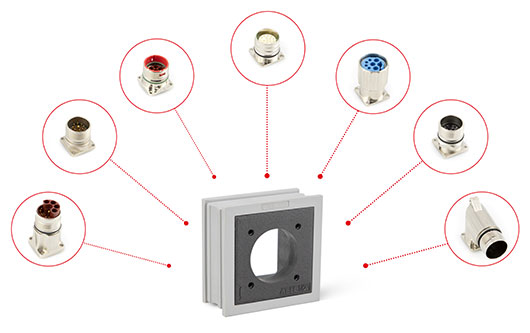

Adaptertülle AT-FL – passend für M23 Vierkantflansche

Die » Adaptertüllen AT-FL basieren auf der KT Kabeltülle gross, die » Adaptertüllen QT-AT-FL auf der QT Kabeltülle gross. Es können alle Vierkantflansche, die die Masse 19,8 x 19,8 mm (M23) aufweisen, mit eingebunden werden.

Die Adaptertülle AT-FL erfüllt Schutzarten bis IP65 (in Abhängigkeit des angeschraubten Flansches und angeschlossenen Steckverbinders).

Adaptertüllen AT-M / AT-K-M – Die Schnittstelle zu Rundsteckverbindern & Co.

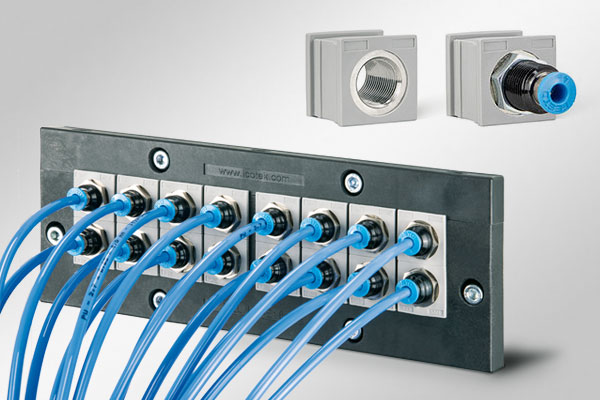

Die » Adaptertülle AT-K-M basiert auf der Kabeltülle KT klein, die Adaptertülle QT-AT-K-M auf der Kabeltülle QT klein. Es können z.B. Pneumatik-Schott-Steckverbindungen, zahlreiche Rundsteckverbinder und Druckausgleichselemente direkt mit in die Kabeleinführung integriert werden.

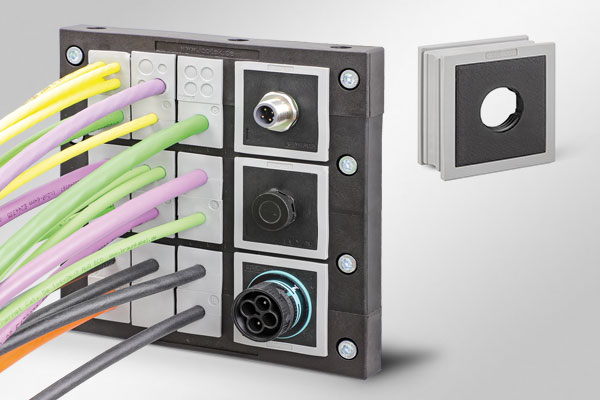

Die Adaptertülle AT-M ist auf Basis der KT Kabeltülle gross aufgebaut, die » Adaptertülle QT-AT-M auf Basis der QT Kabeltülle gross. Signal-, Daten-, Leistungs- oder Hybridsteckverbinder lassen sich je nach Anforderung einfach in das Gewinde einschrauben. Zum Verschließen der AT-M sind Verschlussschrauben erhältlich.

Die AT-B Blindtülle sowie die QT-AT-B Blindtülle haben einen einseitig vollständig geschlossen Polyamidkorpus. Hier können Sonderbohrungen vorgenommen bzw. auch kleinere Flanschbuchsen (z.B. für Hybrid-Gerätesteckverbinder) angebracht werden.
