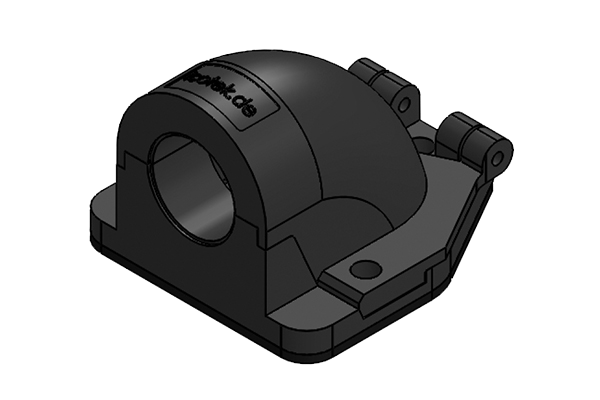

CONFiX™ FWS-A 16 bk
| Sipariş No. | 31380 |
| EAN | 4251269300202 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 49 mm |
| Genişlik | 45 mm |
| Yükseklik | 32 mm |
| Diş | M16 × 1,5 |
| Renk | siyah |
| Çivata delik adetleri | 3 |
| Civata delik çapları | 4,3 mm |
-
Ürünler
»
CONFiX™ Hortum girişleri
»
CONFiX™ FWS spiral hotum rakoru
CONFiX™ FWS spiral hotum rakoru
Spiral hortum rakoru ve doğrudan hortum bağlantısı için / IP54
CONFiX™ FWS açılı spiral rakorları ile makinalara, kutulara veya panolara koruma hortumları geçirilir. Açılabilir kapak, menteşe ile tutturulmuştur, böylelikle kaybolmaz. Bu sistem montajı sevimli hale getirmektedir.
CONFiX™ FWS modellerimiz:
- CONFiX™ FWS-A metrik dişli M16-M50.
- CONFiX™ FWS-B geçmeli sistemi ile NG 13, 17, 23, 29, 37 ve 50 genişliği olan hortumlarda kullanılır.
CONFiX™ FWS bağlantılarında iki renk seçeneği bulunmakta, gri (RAL 7011) ve siyah (RAL 9001).
Teknik datalar
| Koruma türü IP (EN 60529) | IP54 |
| Yangın sınıfı | UL94-V0, kendi söner |
| Isı | -30 C° - 100 C° |
| Malzeme | Polikarbonat |
| Montaj şekli | Civata |
| Özellikler | silikonsuz, halojensiz |
Avantajlar
- Kaybolmayan kapak
- Çok basit donatma
- Kullanımlı tasarım
Ürün tipleri ve boyutları
CONFiX™ FWS-A 16 gy
| Sipariş No. | 31381 |
| EAN | 4251269300219 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 49 mm |
| Genişlik | 45 mm |
| Yükseklik | 32 mm |
| Diş | M16 × 1,5 |
| Renk | gri (RAL 7011) |
| Çivata delik adetleri | 3 |
| Civata delik çapları | 4,3 mm |
CONFiX™ FWS-A 20 bk
| Sipariş No. | 31383 |
| EAN | 4251269300226 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 49 mm |
| Genişlik | 45 mm |
| Yükseklik | 32 mm |
| Diş | M20 × 1,5 |
| Renk | siyah |
| Çivata delik adetleri | 3 |
| Civata delik çapları | 4,3 mm |
CONFiX™ FWS-A 20 gy
| Sipariş No. | 31384 |
| EAN | 4251269300233 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 49 mm |
| Genişlik | 45 mm |
| Yükseklik | 32 mm |
| Diş | M20 × 1,5 |
| Renk | gri (RAL 7011) |
| Çivata delik adetleri | 3 |
| Civata delik çapları | 4,3 mm |
CONFiX™ FWS-A 25 bk
| Sipariş No. | 31386 |
| EAN | 4251269300240 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 67 mm |
| Genişlik | 63 mm |
| Yükseklik | 41 mm |
| Diş | M25 × 1,5 |
| Renk | siyah |
| Çivata delik adetleri | 3 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-A 25 gy
| Sipariş No. | 31387 |
| EAN | 4251269300257 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 67 mm |
| Genişlik | 63 mm |
| Yükseklik | 41 mm |
| Diş | M25 × 1,5 |
| Renk | gri (RAL 7011) |
| Çivata delik adetleri | 3 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-A 32 bk
| Sipariş No. | 31389 |
| EAN | 4251269300264 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 85 mm |
| Genişlik | 76 mm |
| Yükseklik | 51 mm |
| Diş | M32 × 1,5 |
| Renk | siyah |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-A 32 gy
| Sipariş No. | 31390 |
| EAN | 4251269300271 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 85 mm |
| Genişlik | 76 mm |
| Yükseklik | 51 mm |
| Diş | M32 × 1,5 |
| Renk | gri (RAL 7011) |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-A 40 bk
| Sipariş No. | 31392 |
| EAN | 4251269300288 |
| Paket içi miktarı | 5 |
| Montaj şekli | Civata |
| Uzunluk | 97 mm |
| Genişlik | 92 mm |
| Yükseklik | 56 mm |
| Diş | M40 × 1,5 |
| Renk | siyah |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-A 40 gy
| Sipariş No. | 31393 |
| EAN | 4251269300295 |
| Paket içi miktarı | 5 |
| Montaj şekli | Civata |
| Uzunluk | 97 mm |
| Genişlik | 92 mm |
| Yükseklik | 56 mm |
| Diş | M40 × 1,5 |
| Renk | gri (RAL 7011) |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-A 50 bk
| Sipariş No. | 31395 |
| EAN | 4251269300301 |
| Paket içi miktarı | 5 |
| Montaj şekli | Civata |
| Uzunluk | 111 mm |
| Genişlik | 100 mm |
| Yükseklik | 73 mm |
| Diş | M50 × 1,5 |
| Renk | siyah |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-A 50 gy
| Sipariş No. | 31396 |
| EAN | 4251269300318 |
| Paket içi miktarı | 5 |
| Montaj şekli | Civata |
| Uzunluk | 111 mm |
| Genişlik | 100 mm |
| Yükseklik | 73 mm |
| Diş | M50 × 1,5 |
| Renk | gri (RAL 7011) |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-B 11 bk
| Sipariş No. | 31410 |
| EAN | 4251269300325 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 49 mm |
| Genişlik | 45 mm |
| Yükseklik | 32 mm |
| Renk | siyah |
| Nominal genişlik | NW 13 |
| Çivata delik adetleri | 3 |
| Civata delik çapları | 4,3 mm |
CONFiX™ FWS-B 11 gy
| Sipariş No. | 31411 |
| EAN | 4251269300332 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 49 mm |
| Genişlik | 45 mm |
| Yükseklik | 32 mm |
| Renk | gri (RAL 7011) |
| Nominal genişlik | NW 13 |
| Çivata delik adetleri | 3 |
| Civata delik çapları | 4,3 mm |
CONFiX™ FWS-B 16 bk
| Sipariş No. | 31413 |
| EAN | 4251269300349 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 49 mm |
| Genişlik | 45 mm |
| Yükseklik | 32 mm |
| Renk | siyah |
| Nominal genişlik | NW 17 |
| Çivata delik adetleri | 3 |
| Civata delik çapları | 4,3 mm |
CONFiX™ FWS-B 16 gy
| Sipariş No. | 31414 |
| EAN | 4251269300356 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 49 mm |
| Genişlik | 45 mm |
| Yükseklik | 32 mm |
| Renk | gri (RAL 7011) |
| Nominal genişlik | NW 17 |
| Çivata delik adetleri | 3 |
| Civata delik çapları | 4,3 mm |
CONFiX™ FWS-B 21 bk
| Sipariş No. | 31416 |
| EAN | 4251269300363 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 67 mm |
| Genişlik | 63 mm |
| Yükseklik | 41 mm |
| Renk | siyah |
| Nominal genişlik | NW 23 |
| Çivata delik adetleri | 3 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-B 21 gy
| Sipariş No. | 31417 |
| EAN | 4251269300370 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 67 mm |
| Genişlik | 63 mm |
| Yükseklik | 41 mm |
| Renk | gri (RAL 7011) |
| Nominal genişlik | NW 23 |
| Çivata delik adetleri | 3 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-B 29 bk
| Sipariş No. | 31419 |
| EAN | 4251269300387 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 85 mm |
| Genişlik | 76 mm |
| Yükseklik | 51 mm |
| Renk | siyah |
| Nominal genişlik | NW 29 |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-B 29 gy
| Sipariş No. | 31420 |
| EAN | 4251269300394 |
| Paket içi miktarı | 10 |
| Montaj şekli | Civata |
| Uzunluk | 85 mm |
| Genişlik | 76 mm |
| Yükseklik | 51 mm |
| Renk | gri (RAL 7011) |
| Nominal genişlik | NW 29 |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-B 36 bk
| Sipariş No. | 31422 |
| EAN | 4251269300400 |
| Paket içi miktarı | 5 |
| Montaj şekli | Civata |
| Uzunluk | 97 mm |
| Genişlik | 92 mm |
| Yükseklik | 56 mm |
| Renk | siyah |
| Nominal genişlik | NW 37 |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-B 36 gy
| Sipariş No. | 31423 |
| EAN | 4251269300417 |
| Paket içi miktarı | 5 |
| Montaj şekli | Civata |
| Uzunluk | 97 mm |
| Genişlik | 92 mm |
| Yükseklik | 56 mm |
| Renk | gri (RAL 7011) |
| Nominal genişlik | NW 37 |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-B 48 bk
| Sipariş No. | 31425 |
| EAN | 4251269300424 |
| Paket içi miktarı | 5 |
| Montaj şekli | Civata |
| Uzunluk | 111 mm |
| Genişlik | 100 mm |
| Yükseklik | 73 mm |
| Renk | siyah |
| Nominal genişlik | NW 50 |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6,6 mm |
CONFiX™ FWS-B 48 gy
| Sipariş No. | 31426 |
| EAN | 4251269300431 |
| Paket içi miktarı | 5 |
| Montaj şekli | Civata |
| Uzunluk | 111 mm |
| Genişlik | 100 mm |
| Yükseklik | 73 mm |
| Renk | gri (RAL 7011) |
| Nominal genişlik | NW 50 |
| Çivata delik adetleri | 4 |
| Civata delik çapları | 6,6 mm |
