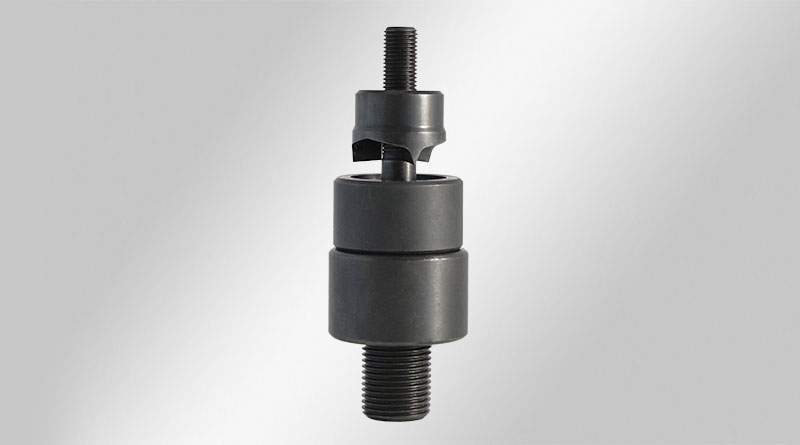

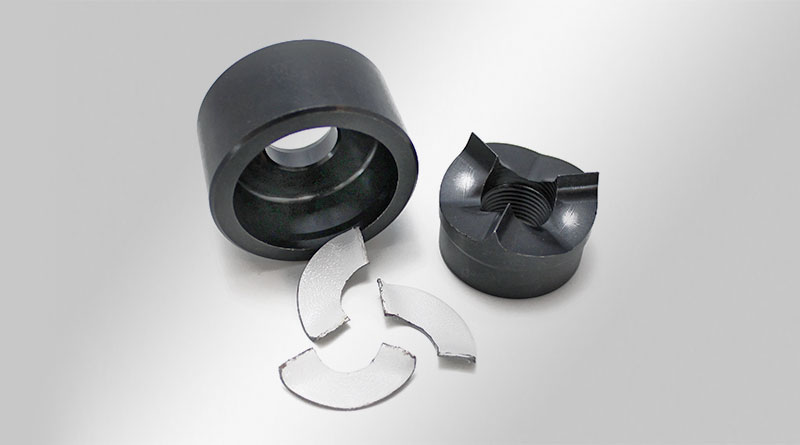

Bu sac deliciler çelik sacı, alüminyum ve termoplastik malzemelerinden kesilen hurdayı modeline göre parçalara ayrılır ve böylelikle yuvadan kolay çıkar. Böylelikle hurdanın hidrolik cıvatada ve yuvada sıkışması engellenir. El ve hidrolik kullanıma uygundur.
Delici ve yuvasının özel kesme tasarımı ile kuvvet ihtiyacı azaltılmıştır böylelikle çalışırken fazla kuvvet kullanmadan delinir. Bu özellikle çekme cıvatası olarak bilye cıvataları kullanıldığında anlaşılır. El hidrolik aleti kullanıldığında az kuvvet ihtiyacından contalar korunur.
Yuvarlak şalter ve tuşların delikleri için icotek döndürmeye karşı koruyucu başlıklı 22.5 mm sac delici sunmaktadır.
Yuvarlak sac deliciler ile paslanmaz çelik (V2A modeli- V2A 2 mm'ye kadar) ve 3 mm'ye kadar çelik, alüminyum ve termoplastik delinir. Sac deliciler PG 7, PG9, PG11, PG13, PG16, PG21, PG29, PG36, PG42, PG48, M16, M20, M25, M32, M40, M50 M63, M75, M80 ve M85 boşaltma ebatları için mevcuttur. Metrik ebatlar icotek kablo rakorları ve yuvarlak kablo geçiş plakaların boşaltmalarıdır.
Bir bakışta tüm sac delicileri (PDF)
Sipariş içeriği:
| Malzeme | Çelik |
| Sipariş No. | 80020 |
| EAN | 4251269316166 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 16,2 mm |
| Boşaltma büyüklüğü, metrik | M16 |
| İçin uygun: | QVT 16, QVT-CLICK 16, KEL-DP 16 |
| Diş UNF | 9,5 mm |
| Malzemeler için | Plastik, Stahl (St) |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80200 |
| Sipariş No. | 80120 |
| EAN | 4251269316340 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 16,2 mm |
| Boşaltma büyüklüğü, metrik | M16 |
| İçin uygun: | QVT 16, QVT-CLICK 16, KEL-DP 16 |
| Diş UNF | 11,1 mm |
| Malzemeler için | Paslanmaz Çelik V2A |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80210 |
| Sipariş No. | 80021 |
| EAN | 4251269316173 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 20,4 mm |
| Boşaltma büyüklüğü, metrik | M20 |
| İçin uygun: | KVT 20, QVT 20, QVT-CLICK 20, KEL-QTE, KEL-DP 20 |
| Diş UNF | 9,5 mm |
| Malzemeler için | Plastik, Stahl (St) |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80200 |
| Sipariş No. | 80121 |
| EAN | 4251269316357 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 20,4 mm |
| Boşaltma büyüklüğü, metrik | M20 |
| İçin uygun: | KVT 20, QVT 20, QVT-CLICK 20, KEL-QTE, KEL-DP 20 |
| Diş UNF | 11,1 mm |
| Malzemeler için | Paslanmaz Çelik V2A |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80210 |
| Sipariş No. | 80022 |
| EAN | 4251269316180 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 25,4 mm |
| Boşaltma büyüklüğü, metrik | M25 |
| İçin uygun: | KVT-ER 25, KVT 25, QVT 25, QVT-CLICK 25, KEL-DPZ 25, KEL-DPZ-CLICK 25, KEL-DPZ-HD 25, KEL-SCDP-TR 25, KEL-DPF 25, KEL-SCDP 25, KEL-DP 25 |
| Diş UNF | 9,5 mm |
| Malzemeler için | Plastik, Stahl (St) |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80200 |
| Sipariş No. | 80122 |
| EAN | 4251269316364 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 25,4 mm |
| Boşaltma büyüklüğü, metrik | M25 |
| İçin uygun: | KVT-ER 25, KVT 25, QVT 25, QVT-CLICK 25, KEL-DPZ 25, KEL-DPZ-CLICK 25, KEL-DPZ-HD 25, KEL-SCDP-TR 25, KEL-DPF 25, KEL-SCDP 25, KEL-DP 25 |
| Diş UNF | 11,1 mm |
| Malzemeler için | Paslanmaz Çelik V2A |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80210 |
| Sipariş No. | 80023 |
| EAN | 4251269316197 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 32,5 mm |
| Boşaltma büyüklüğü, metrik | M32 |
| İçin uygun: | KVT-ER 32, KVT 32, KVT 32-W90, KVT-SNAP 32, DB 3×1 | M32, QVT 32, QVT-CLICK 32, KEL-BES-S 32, KEL-DPZ 32, KEL-DPZ-CLICK 32, KEL-DPZ-HD 32, KEL-SCDP-TR 32, KEL-DPF 32, KEL-SCDP 32, KEL-DP 32 |
| Diş UNF | 19 mm |
| Malzemeler için | Plastik, Stahl (St) |
| Duvar kalınlığı maks. | 3 mm |
| Hidrolik vida | 80201 |
| Sipariş No. | 80123 |
| EAN | 4251269316371 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 32,5 mm |
| Boşaltma büyüklüğü, metrik | M32 |
| İçin uygun: | KVT-ER 32, KVT 32, KVT 32-W90, KVT-SNAP 32, DB 3×1 | M32, QVT 32, QVT-CLICK 32, KEL-BES-S 32, KEL-DPZ 32, KEL-DPZ-CLICK 32, KEL-DPZ-HD 32, KEL-SCDP-TR 32, KEL-DPF 32, KEL-SCDP 32, KEL-DP 32 |
| Diş UNF | 19 mm |
| Malzemeler için | Paslanmaz Çelik V2A |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80201 |
| Sipariş No. | 80024 |
| EAN | 4251269316203 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 40,5 mm |
| Boşaltma büyüklüğü, metrik | M40 |
| İçin uygun: | KVT-ER 40, KVT 40, KVT-SNAP 40, QVT 40, QVT-CLICK 40, KEL-DPZ 40, KEL-DPZ-CLICK 40, KEL-DPZ-HD 40, KEL-SCDP-TR 40, KEL-DPF 40, KEL-SCDP 40, KEL-DP 40 |
| Diş UNF | 19 mm |
| Malzemeler için | Plastik, Stahl (St) |
| Duvar kalınlığı maks. | 3 mm |
| Hidrolik vida | 80201 |
| Sipariş No. | 80124 |
| EAN | 4251269316388 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 40,5 mm |
| Boşaltma büyüklüğü, metrik | M40 |
| İçin uygun: | KVT-ER 40, KVT 40, KVT-SNAP 40, QVT 40, QVT-CLICK 40, KEL-DPZ 40, KEL-DPZ-CLICK 40, KEL-DPZ-HD 40, KEL-SCDP-TR 40, KEL-DPF 40, KEL-SCDP 40, KEL-DP 40 |
| Diş UNF | 19 mm |
| Malzemeler için | Paslanmaz Çelik V2A |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80201 |
| Sipariş No. | 80025 |
| EAN | 4251269316210 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 50,5 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| İçin uygun: | KVT-ER 50, KVT 50, KVT 50-W90, DB 3×2 | M50, QVT 50, QVT-CLICK 50, KEL-QTA 50, KEL-BES-S 50, KEL-DPZ 50, KEL-DPZ-CLICK 50, KEL-DPZ-HD 50, KEL-SCDP-TR 50, KEL-DPF 50, KEL-SCDP 50, KEL-DP 50 |
| Diş UNF | 19 mm |
| Malzemeler için | Plastik, Stahl (St) |
| Duvar kalınlığı maks. | 3 mm |
| Hidrolik vida | 80201 |
| Sipariş No. | 80125 |
| EAN | 4251269316395 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 50,5 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| İçin uygun: | KVT-ER 50, KVT 50, KVT 50-W90, DB 3×2 | M50, QVT 50, QVT-CLICK 50, KEL-QTA 50, KEL-BES-S 50, KEL-DPZ 50, KEL-DPZ-CLICK 50, KEL-DPZ-HD 50, KEL-SCDP-TR 50, KEL-DPF 50, KEL-SCDP 50, KEL-DP 50 |
| Diş UNF | 19 mm |
| Malzemeler için | Paslanmaz Çelik V2A |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80201 |
| Sipariş No. | 80026 |
| EAN | 4251269316227 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 63,5 mm |
| Boşaltma büyüklüğü, metrik | M63 |
| İçin uygun: | KVT-ER 63, KVT 63, KVT-SNAP 63, DB 3×3 | M63, KEL-DPZ 63, KEL-DPZ-CLICK 63, KEL-DPZ-HD 63, KEL-SCDP-TR 63, KEL-DPF 63 |
| Diş UNF | 19 mm |
| Malzemeler için | Plastik, Stahl (St) |
| Duvar kalınlığı maks. | 3 mm |
| Hidrolik vida | 80201 |
| Sipariş No. | 80126 |
| EAN | 4251269316401 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 63,5 mm |
| Boşaltma büyüklüğü, metrik | M63 |
| İçin uygun: | KVT-ER 63, KVT 63, KVT-SNAP 63, DB 3×3 | M63, KEL-DPZ 63, KEL-DPZ-CLICK 63, KEL-DPZ-HD 63, KEL-SCDP-TR 63, KEL-DPF 63 |
| Diş UNF | 19 mm |
| Malzemeler için | Paslanmaz Çelik V2A |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80201 |
| Sipariş No. | 80029 |
| EAN | 4251269319181 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 75,5 mm |
| Boşaltma büyüklüğü, metrik | M75 |
| İçin uygun: | DB 3×4 | M75, KEL-DPF 75 |
| Diş UNF | 19 mm |
| Malzemeler için | Stahl (St), Plastik |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80201 |
| Sipariş No. | 80071 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 75,5 mm |
| Boşaltma büyüklüğü, metrik | M75 |
| İçin uygun: | DB 3×4 | M75, KEL-DPF 75 |
| Diş UNF | 19 mm |
| Malzemeler için | Paslanmaz Çelik V2A |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80201 |
| Sipariş No. | 80034 |
| EAN | 4251269324147 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 80 mm |
| Boşaltma büyüklüğü, metrik | M80 |
| Diş UNF | 19 mm |
| Malzemeler için | Plastik, Stahl (St) |
| Duvar kalınlığı maks. | 2,5 mm |
| Hidrolik vida | 80201 |
| Sipariş No. | 80030 |
| EAN | 4251269319198 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 86 mm |
| Boşaltma büyüklüğü, metrik | M85 |
| İçin uygun: | KEL-DPF 85 |
| Diş UNF | 19 mm |
| Malzemeler için | Plastik, Stahl (St) |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80201 |
| Sipariş No. | 80027 |
| EAN | 4251269316234 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 22,5 mm |
| Diş UNF | 9,5 mm |
| Malzemeler için | Plastik, Stahl (St) |
| Duvar kalınlığı maks. | 3 mm |
| Hidrolik vida | 80210 |
| Sipariş No. | 80028 |
| EAN | 4251269316241 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 22,5 mm |
| Diş UNF | 9,5 mm |
| Malzemeler için | Plastik, Stahl (St) |
| Duvar kalınlığı maks. | 3 mm |
| Hidrolik vida | 80205 |
| Karşı somun | 80227 |
| Sipariş No. | 80128 |
| EAN | 4251269316418 |
| Paket içi miktarı | 1 |
| Boşaltma büyüklüğü, yuvarlak | 22,5 mm |
| Diş UNF | 9,5 mm |
| Malzemeler için | Paslanmaz Çelik V2A |
| Duvar kalınlığı maks. | 2 mm |
| Hidrolik vida | 80205 |
| Karşı somun | 80227 |
| Sipariş No. | 80200 |
| Paket içi miktarı | 1 |
| Çap D1 | 19 mm |
| Çap D2 | 9,5 mm |
| Uzunluk | 105 mm |
| Sipariş No. | 80201 |
| Paket içi miktarı | 1 |
| Çap D1 | 19 mm |
| Uzunluk | 125 mm |
| Sipariş No. | 80210 |
| Paket içi miktarı | 1 |
| Çap D1 | 19 mm |
| Çap D2 | 11,1 mm |
| Uzunluk | 105 mm |
| Sipariş No. | 80205 |
| Paket içi miktarı | 1 |
| Çap D1 | 13 mm |
| Çap D2 | 11 mm |
| Uzunluk | 105 mm |
| Sipariş No. | 80204 |
| Paket içi miktarı | 1 |
Ürünlerimizin basit ve zaman kazandıran montajına kendinizi ikna edin.
Montaj videosuna bakın!

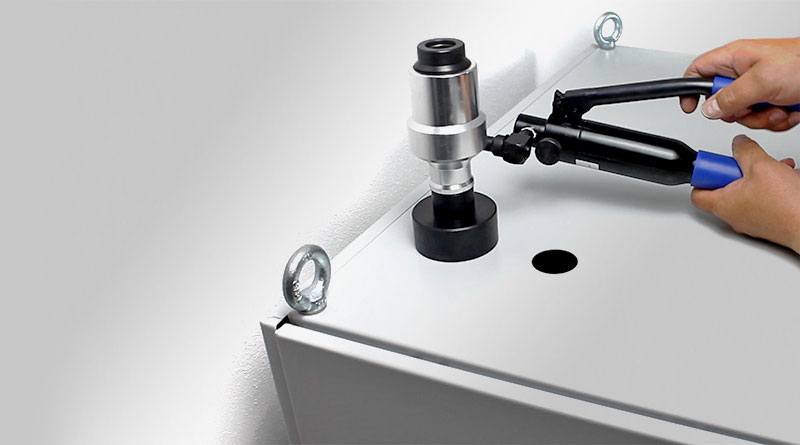

Paslanmaz çelik, çelik sac, alüminyum ve termoplast gibi malzemelerden boşaltmalar açan hidrolik el pançı.
