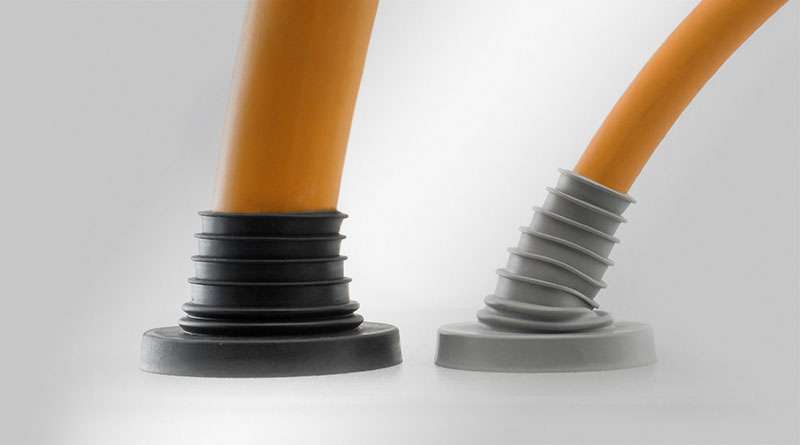

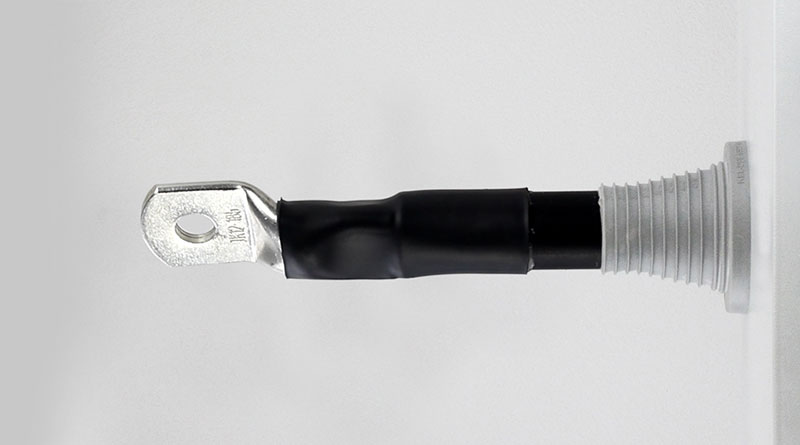

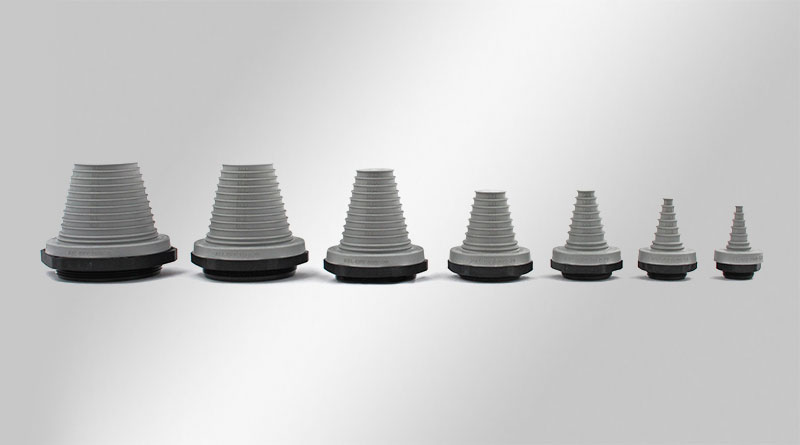

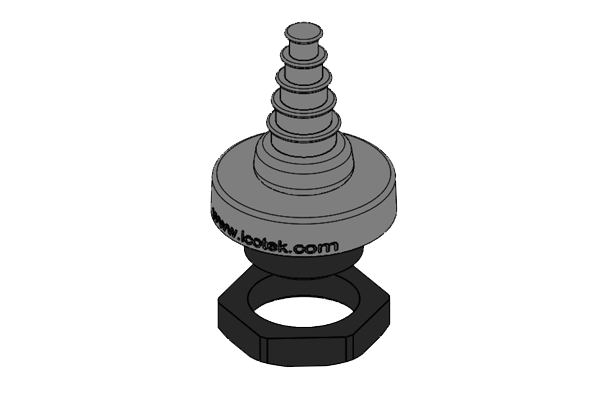

KEL-DPF modelleri çapı 70 mm’ye kadar olan kabloların panolara geçişi için tasarlanmıştır. Piramit’in esnekliği sayesinde kablolar, bilinen rakorlara göre daha kolay geçirilir ve merkezlenir.
Besleme kabloların gerilmeye karşı korunması tavsiye edilir.
İnsertlerin kesilmesi gereken şekil: Kablo çapı eksi %20. İnsertlerin üzerinde çaplar belirtilmiştir.
KEL-DPF 75 & 85 ebatların montajları için M75 ve M85 somunlara uyumlu anahtar sunuyoruz.
| Koruma türü IP (EN 60529) | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| UL Type (UL 50E) | UL Type 12, UL Type 4X* |
| Yangın sınıfı | UL94-V0, kendi söner |
| Isı | -40 C° - 100 C° |
| Malzeme | Elastomer Ana taşıyıcı: Poliamit |
| Montaj şekli | Karşı somunlu civata |
| Özellikler | silikonsuz, halojensiz |
| Sipariş No. | 42652 |
| EAN | 4251269309083 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 12 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 54,9 mm |
| Montaj yüksekliği | 43,9 mm |
| Dış çap | 39 mm |
| Boşaltma büyüklüğü, yuvarlak | 25,3 mm |
| Boşaltma büyüklüğü, metrik | M25 |
| Diş | M25 × 1,5 |
| Diş uzunluğu | 11 mm |
| Kablo çapları için | 1 x 3 - 12 mm |

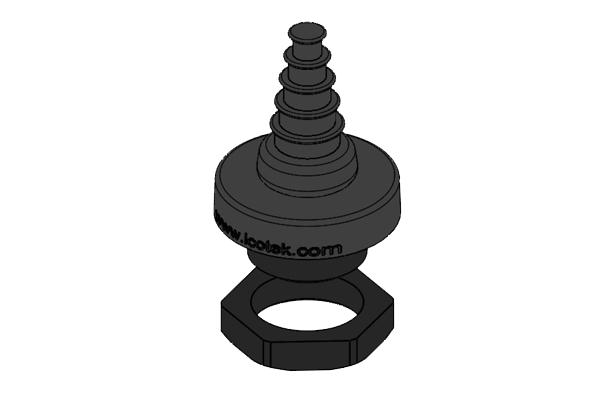

| Sipariş No. | 50652 |
| EAN | 4251269315039 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 12 mm |
| Renk | siyah |
| Yükseklik | 54,9 mm |
| Montaj yüksekliği | 43,9 mm |
| Dış çap | 39 mm |
| Boşaltma büyüklüğü, yuvarlak | 25,3 mm |
| Boşaltma büyüklüğü, metrik | M25 |
| Diş | M25 × 1,5 |
| Diş uzunluğu | 11 mm |
| Kablo çapları için | 1 x 3 - 12 mm |

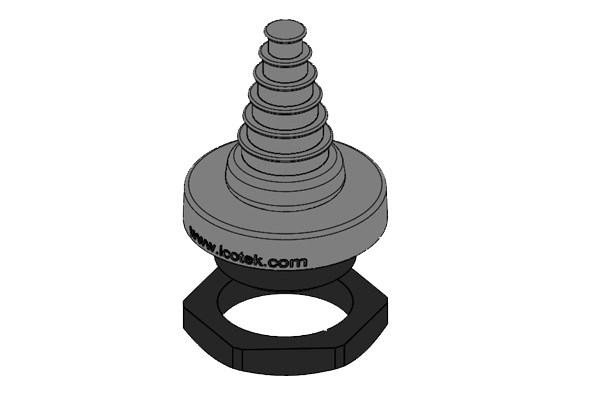

| Sipariş No. | 42653 |
| EAN | 4251269309090 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 18 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 60,4 mm |
| Montaj yüksekliği | 49,4 mm |
| Dış çap | 46 mm |
| Boşaltma büyüklüğü, yuvarlak | 32,3 mm |
| Boşaltma büyüklüğü, metrik | M32 |
| Diş | M32 × 1,5 |
| Diş uzunluğu | 11 mm |
| Kablo çapları için | 1 x 6 - 18 mm |

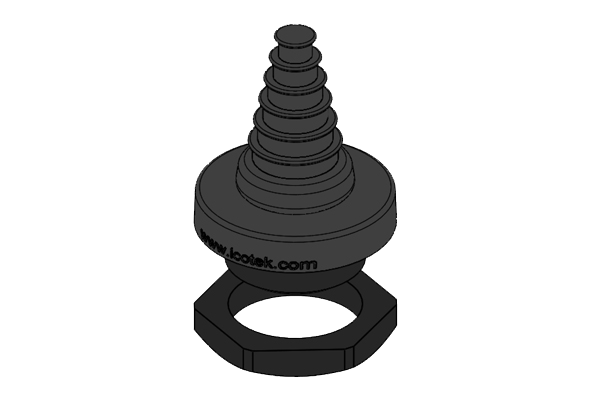

| Sipariş No. | 50653 |
| EAN | 4251269315046 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 18 mm |
| Renk | siyah |
| Yükseklik | 60,4 mm |
| Montaj yüksekliği | 49,4 mm |
| Dış çap | 46 mm |
| Boşaltma büyüklüğü, yuvarlak | 32,3 mm |
| Boşaltma büyüklüğü, metrik | M32 |
| Diş | M32 × 1,5 |
| Diş uzunluğu | 11 mm |
| Kablo çapları için | 1 x 6 - 18 mm |

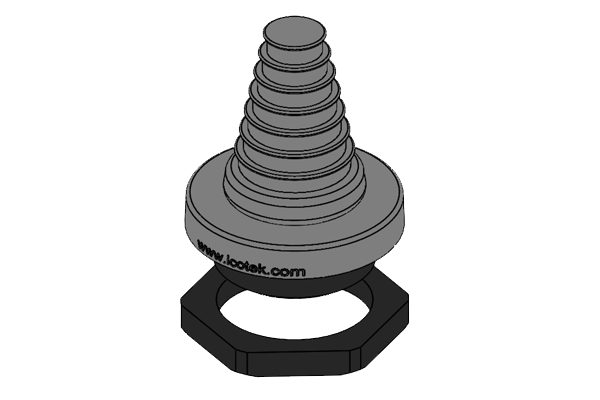

| Sipariş No. | 42654 |
| EAN | 4251269309106 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 27 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 65,9 mm |
| Montaj yüksekliği | 54,9 mm |
| Dış çap | 54 mm |
| Boşaltma büyüklüğü, yuvarlak | 40,4 mm |
| Boşaltma büyüklüğü, metrik | M40 |
| Diş | M40 × 1,5 |
| Diş uzunluğu | 11 mm |
| Kablo çapları için | 1 x 12 - 27 mm |

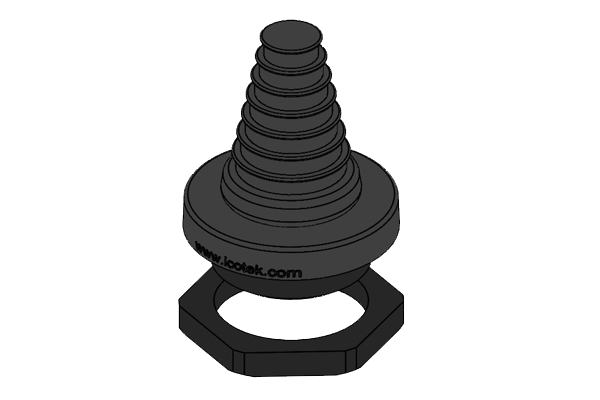

| Sipariş No. | 50654 |
| EAN | 4251269315053 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 27 mm |
| Renk | siyah |
| Yükseklik | 65,9 mm |
| Montaj yüksekliği | 54,9 mm |
| Dış çap | 54 mm |
| Boşaltma büyüklüğü, yuvarlak | 40,4 mm |
| Boşaltma büyüklüğü, metrik | M40 |
| Diş | M40 × 1,5 |
| Diş uzunluğu | 11 mm |
| Kablo çapları için | 1 x 12 - 27 mm |

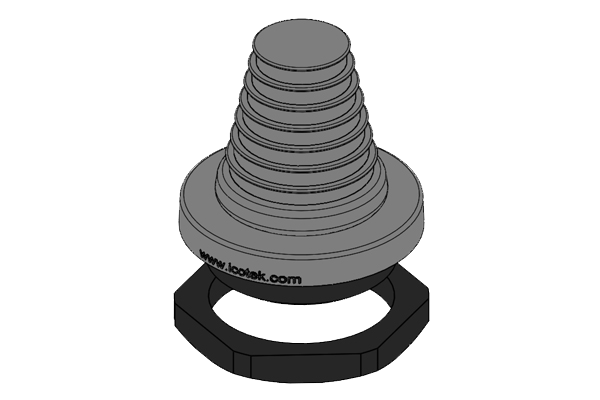

| Sipariş No. | 42655 |
| EAN | 4251269309113 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 36 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 65,9 mm |
| Montaj yüksekliği | 54,9 mm |
| Dış çap | 64 mm |
| Boşaltma büyüklüğü, yuvarlak | 50,4 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| Diş | M50 × 1,5 |
| Diş uzunluğu | 11 mm |
| Kablo çapları için | 1 x 22 - 36 mm |

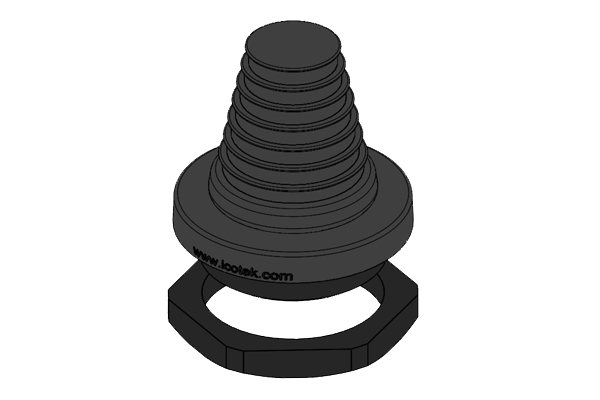

| Sipariş No. | 50655 |
| EAN | 4251269315060 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 36 mm |
| Renk | siyah |
| Yükseklik | 65,9 mm |
| Montaj yüksekliği | 54,9 mm |
| Dış çap | 64 mm |
| Boşaltma büyüklüğü, yuvarlak | 50,4 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| Diş | M50 × 1,5 |
| Diş uzunluğu | 11 mm |
| Kablo çapları için | 1 x 22 - 36 mm |

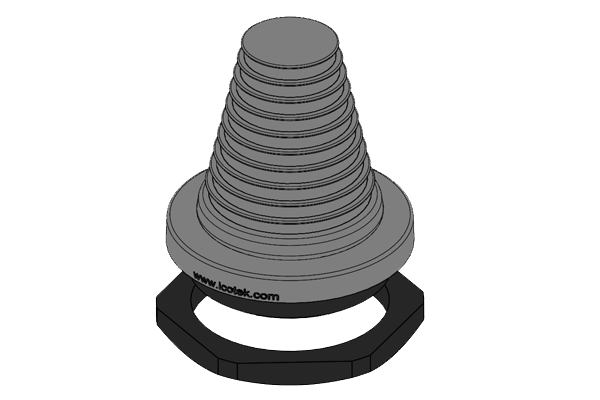

| Sipariş No. | 42656 |
| EAN | 4251269309120 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 50 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 82,4 mm |
| Montaj yüksekliği | 71,4 mm |
| Dış çap | 77 mm |
| Boşaltma büyüklüğü, yuvarlak | 63,4 mm |
| Boşaltma büyüklüğü, metrik | M63 |
| Diş | M63 × 1,5 |
| Diş uzunluğu | 11 mm |
| Kablo çapları için | 1 x 27 - 50 mm |

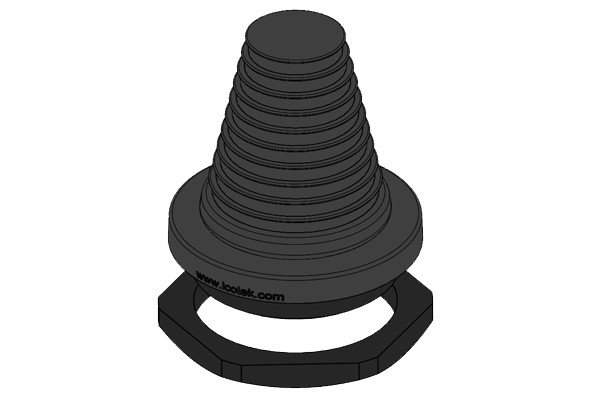

| Sipariş No. | 50656 |
| EAN | 4251269315077 |
| Paket içi miktarı | 5 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 50 mm |
| Renk | siyah |
| Yükseklik | 82,4 mm |
| Montaj yüksekliği | 71,4 mm |
| Dış çap | 77 mm |
| Boşaltma büyüklüğü, yuvarlak | 63,4 mm |
| Boşaltma büyüklüğü, metrik | M63 |
| Diş | M63 × 1,5 |
| Diş uzunluğu | 11 mm |
| Kablo çapları için | 1 x 27 - 50 mm |

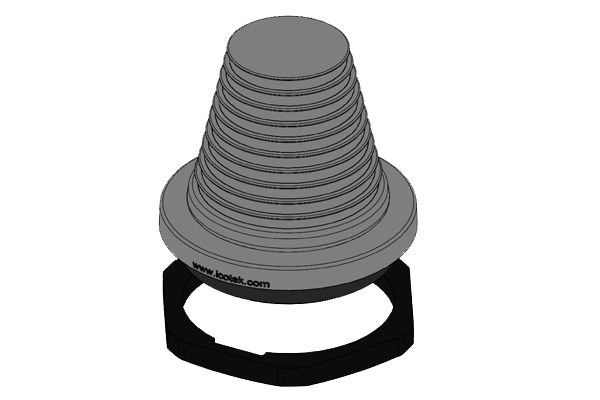

| Sipariş No. | 42657 |
| EAN | 4251269316975 |
| Paket içi miktarı | 1 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 60 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 82,4 mm |
| Montaj yüksekliği | 71,4 mm |
| Dış çap | 89 mm |
| Boşaltma büyüklüğü, yuvarlak | 75,5 mm |
| Boşaltma büyüklüğü, metrik | M75 |
| Diş | M75 × 1,5 |
| Diş uzunluğu | 11 mm |
| Kablo çapları için | 1 x 39 - 60 mm |

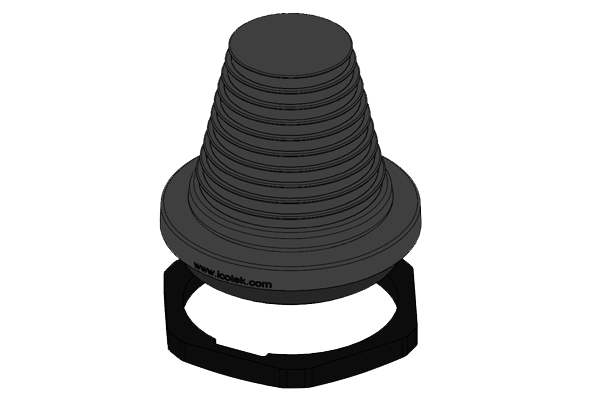

| Sipariş No. | 50657 |
| EAN | 4251269317095 |
| Paket içi miktarı | 1 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 60 mm |
| Renk | siyah |
| Yükseklik | 82,4 mm |
| Montaj yüksekliği | 71,4 mm |
| Dış çap | 89 mm |
| Boşaltma büyüklüğü, yuvarlak | 75,5 mm |
| Boşaltma büyüklüğü, metrik | M75 |
| Diş | M75 × 1,5 |
| Diş uzunluğu | 11 mm |
| Kablo çapları için | 1 x 39 - 60 mm |

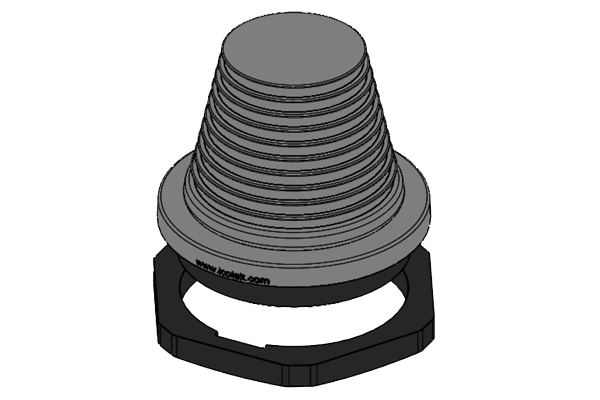

| Sipariş No. | 42658 |
| EAN | 4251269316982 |
| Paket içi miktarı | 1 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 70 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 85,4 mm |
| Montaj yüksekliği | 71,4 mm |
| Dış çap | 99 mm |
| Boşaltma büyüklüğü, yuvarlak | 85,5 mm |
| Boşaltma büyüklüğü, metrik | M85 |
| Diş uzunluğu | 14 mm |
| Kablo çapları için | 1 x 48 - 70 mm |

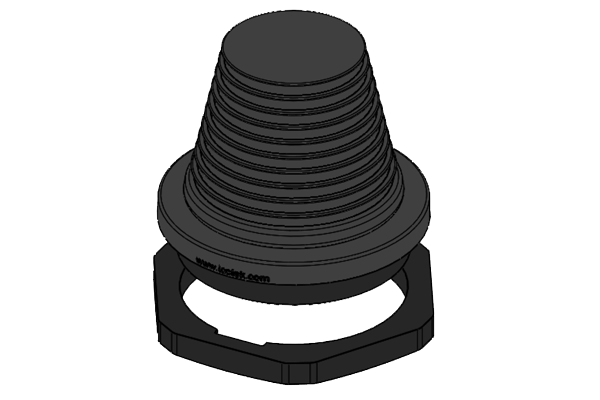

| Sipariş No. | 50658 |
| EAN | 4251269317101 |
| Paket içi miktarı | 1 |
| Montaj şekli | Karşı somunlu civata |
| Kablo adet sayısı | 1 |
| Maks. kablo çapı | 70 mm |
| Renk | siyah |
| Yükseklik | 85,4 mm |
| Montaj yüksekliği | 71,4 mm |
| Dış çap | 99 mm |
| Boşaltma büyüklüğü, yuvarlak | 85,5 mm |
| Boşaltma büyüklüğü, metrik | M85 |
| Diş uzunluğu | 14 mm |
| Kablo çapları için | 1 x 48 - 70 mm |
Ürünlerimizin basit ve zaman kazandıran montajına kendinizi ikna edin.
Montaj videosuna bakın!
Kablo girişleriniz için doğru ebatları ve uygun insertleri bulabilirsiniz!
M32 / M50 Kablo rakorları ve kablo geçişleri için ölçüye göre diş uzatma. Özellikle tüm kalınlıklardaki sandviç panellere uygun.
Uç kapaklarının dış çapı 150 mm ve merkez deliği 32,5 mm' d i r , 50,5 mm veya 63,5 mm diş uzatmasına uyum sağlamak için.
Ayrılabilir altı köşe somunlar, değişik model soketler de ve hortumlarda kullanılır.
Kablo rakor ve yuvarlak kablo geçişlerin boşaltmaları için yuvarlak sac deliciler. M16 - M85 ve PG 7 - PG 48.
KEL-DPF modellerin montajına uygun M75 ve M85 somunları sıkabilen anahtar.

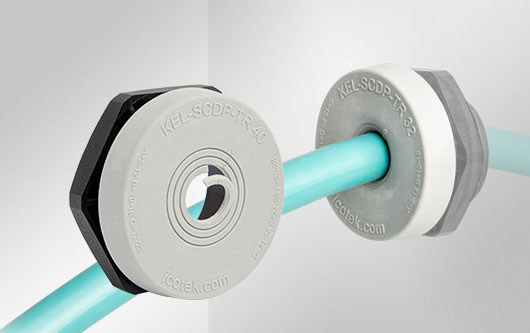

Piramit şekilli membranlara sahip kablo geçiş plakası, IP66'ya kadar koruma sınıfı. Farklı ebatlar mevcut.
36 mm'e kadar olan kablo çaplarına uygun kablo geçiş plakaları, geçmeli.
52 mm'ye kadar olan kablo çaplarına uygun kablo geçiş plakaları. Metrik diş. M25 ile M63 arası.
Esnek piramit formunda tekli kablo girişi. Çap 27-68 mm kablolar için. Ana hatlar için uygundur.

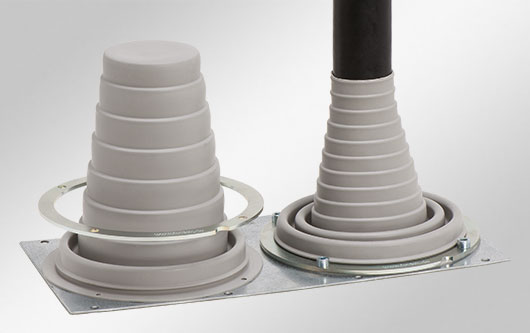

Çok esnek piramit formunda tekli kablo girişi. Çap 25-115 mm kablolar için. Ana hatlar için uygundur.

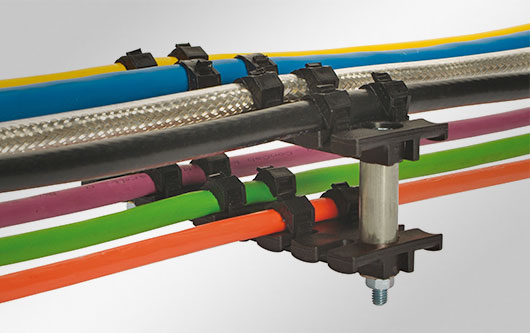

Modüler istiflenebilir kablo kelepçesi MSMC, kabloların, boruların ve diğer silindirik bileşenlerin basit, hızlı ve güvenli bir şekilde sabitlenmesi için kullanılır.
