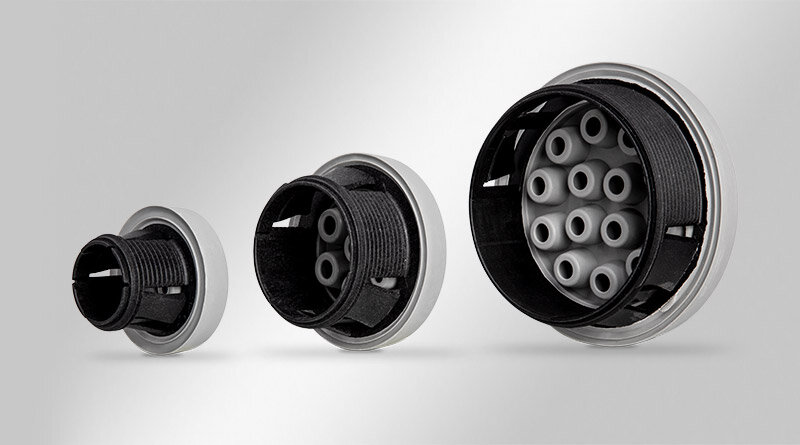

Kablo giriş plakaları KEL-DPZ-CLICK ile dar alanlardan, 1.5 ile 22 mm farklı çap arasında çok sayıda kablo geçirme imkanı sunmakta. Ayrıca çift yönlü IP65 / IP66 / IP68 sızdırmazlığı sağlar ve aynı zamanda gerilmeyi azaltır.
Kendini ispatlamış KEL-DPZ kablo geçişin yeni modeli direkt olarak boşaltmaya geçirilir. Böylelikle montaj süresi kısaltılmaktadır. Alternatif olarak bir somun ile de sabitlenir. KEL-DPZ-CLICK, entegre edilmiş M25 ile M63 arası metrik dişe sahip. Bunlar için standart rakor boşaltmaları kullanılabilir.

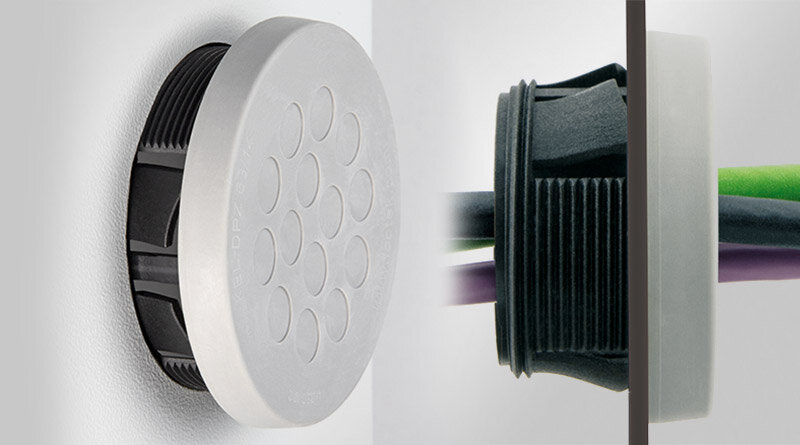

Boşaltmaya geçir
Saç kalınlığı 1 – 2,5 mm
Koruma sınıfı IP65

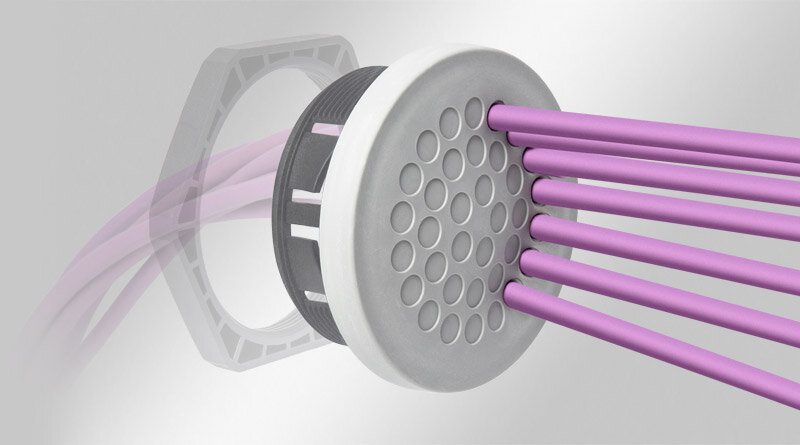

Somun ile sabitle
Saç kalınlığı maks. 11 mm
Koruma sınıfı IP66 / IP68

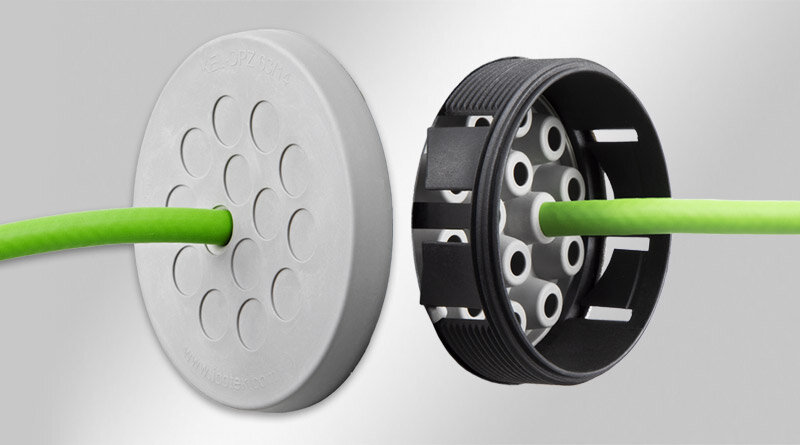

KEL-DPZ-CLICK modelin kablo veya pnömatik hortumların donatılması saniye hızında gerçekleşmekte. Bunun için sadece zar deliniyor ve kablolar geçiriliyor.
Delinen zarlar ST-B kör tapalar ile tekrar kapatılıyor.
| Koruma türü IP (EN 60529) | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| Yangın sınıfı | UL94-V0, kendi söner |
| Isı | -40 C° - 100 C° |
| Malzeme | Elastomer Ana taşıyıcı: Poliamit |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Özellikler | silikonsuz, halojensiz |
| Sipariş No. | 44050 |
| EAN | 4251269323065 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 3 |
| Maks. kablo çapı | 6,5 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 39 mm |
| Boşaltma büyüklüğü, yuvarlak | 25,3 mm |
| Boşaltma büyüklüğü, metrik | M25 |
| Diş | M25 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52284 |
| Kablo çapları için | 2 x 3.2 - 5.2 mm 1 x 3.2 - 6.5 mm |

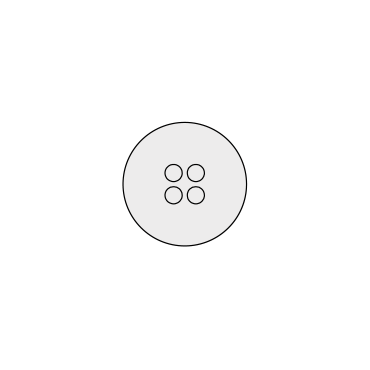

| Sipariş No. | 44051 |
| EAN | 4251269323072 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 4 |
| Maks. kablo çapı | 5,2 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 39 mm |
| Boşaltma büyüklüğü, yuvarlak | 25,3 mm |
| Boşaltma büyüklüğü, metrik | M25 |
| Diş | M25 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52284 |
| Kablo çapları için | 4 x 3.2 - 5.2 mm |
| Sipariş No. | 44052 |
| EAN | 4251269323089 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 4 |
| Maks. kablo çapı | 12,5 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 44 mm |
| Boşaltma büyüklüğü, yuvarlak | 32,3 mm |
| Boşaltma büyüklüğü, metrik | M32 |
| Diş | M32 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52285 |
| Kablo çapları için | 3 x 3.2 - 6.5 mm 1 x 7.2 - 12.5 mm |
| Sipariş No. | 44053 |
| EAN | 4251269323096 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 4 |
| Maks. kablo çapı | 9,5 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 44 mm |
| Boşaltma büyüklüğü, yuvarlak | 32,3 mm |
| Boşaltma büyüklüğü, metrik | M32 |
| Diş | M32 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52285 |
| Kablo çapları için | 4 x 5 - 9.5 mm |

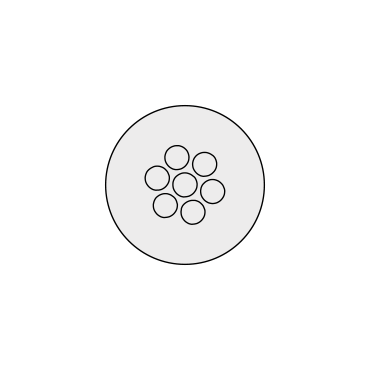

| Sipariş No. | 44054 |
| EAN | 4251269323102 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 7 |
| Maks. kablo çapı | 6,5 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 44 mm |
| Boşaltma büyüklüğü, yuvarlak | 32,3 mm |
| Boşaltma büyüklüğü, metrik | M32 |
| Diş | M32 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52285 |
| Kablo çapları için | 7 x 3.2 - 6.5 mm |

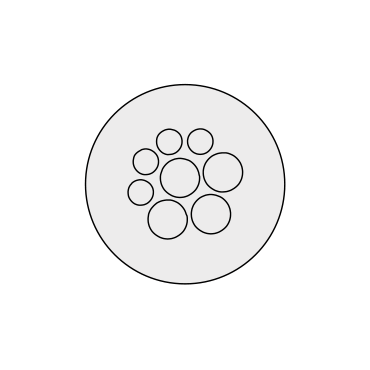

| Sipariş No. | 44055 |
| EAN | 4251269323119 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 8 |
| Maks. kablo çapı | 10,2 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 52 mm |
| Boşaltma büyüklüğü, yuvarlak | 40,4 mm |
| Boşaltma büyüklüğü, metrik | M40 |
| Diş | M40 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52286 |
| Kablo çapları için | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm |
| Sipariş No. | 44056 |
| EAN | 4251269323126 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 8 |
| Maks. kablo çapı | 12,5 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 62 mm |
| Boşaltma büyüklüğü, yuvarlak | 50,4 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| Diş | M50 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52287 |
| Kablo çapları için | 5 x 5 - 10.2 mm 3 x 7.2 - 12.5 mm |
| Sipariş No. | 44057 |
| EAN | 4251269323133 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 10 |
| Maks. kablo çapı | 22,2 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 62 mm |
| Boşaltma büyüklüğü, yuvarlak | 50,4 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| Diş | M50 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52287 |
| Kablo çapları için | 7 x 3.2 - 6.5 mm 2 x 5 - 10.2 mm 1 x 16 - 22.2 mm |
| Sipariş No. | 44058 |
| EAN | 4251269323140 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 12 |
| Maks. kablo çapı | 10,2 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 62 mm |
| Boşaltma büyüklüğü, yuvarlak | 50,4 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| Diş | M50 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52287 |
| Kablo çapları için | 4 x 3.2 - 6.5 mm 8 x 5 - 10.2 mm |

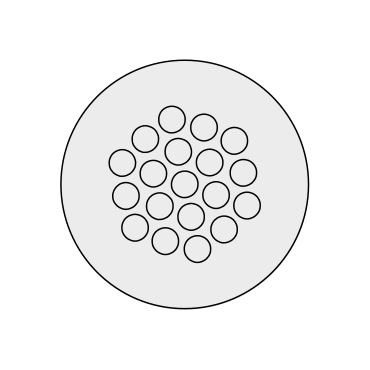

| Sipariş No. | 44059 |
| EAN | 4251269323157 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 19 |
| Maks. kablo çapı | 6,5 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 62 mm |
| Boşaltma büyüklüğü, yuvarlak | 50,4 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| Diş | M50 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52287 |
| Kablo çapları için | 19 x 3.2 - 6.5 mm |
| Sipariş No. | 44060 |
| EAN | 4251269323164 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 78 |
| Maks. kablo çapı | 5 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 62 mm |
| Boşaltma büyüklüğü, yuvarlak | 50,4 mm |
| Boşaltma büyüklüğü, metrik | M50 |
| Diş | M50 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52287 |
| Kablo çapları için | 76 x 1.5 - 2.6 mm 2 x 2.5 - 5 mm |
| Sipariş No. | 44061 |
| EAN | 4251269323171 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 9 |
| Maks. kablo çapı | 22,2 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 75 mm |
| Boşaltma büyüklüğü, yuvarlak | 63,4 mm |
| Boşaltma büyüklüğü, metrik | M63 |
| Diş | M63 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52288 |
| Kablo çapları için | 1 x 3.2 - 6.5 mm 3 x 5 - 10.2 mm 4 x 9 - 16.2 mm 1 x 16 - 22.2 mm |
| Sipariş No. | 44062 |
| EAN | 4251269323188 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 13 |
| Maks. kablo çapı | 16,2 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 75 mm |
| Boşaltma büyüklüğü, yuvarlak | 63,4 mm |
| Boşaltma büyüklüğü, metrik | M63 |
| Diş | M63 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52288 |
| Kablo çapları için | 4 x 3.2 - 6.5 mm 4 x 5 - 10.2 mm 5 x 9 - 16.2 mm |
| Sipariş No. | 44063 |
| EAN | 4251269323195 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 14 |
| Maks. kablo çapı | 10,2 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 75 mm |
| Boşaltma büyüklüğü, yuvarlak | 63,4 mm |
| Boşaltma büyüklüğü, metrik | M63 |
| Diş | M63 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52288 |
| Kablo çapları için | 14 x 5 - 10.2 mm |
| Sipariş No. | 44064 |
| EAN | 4251269323201 |
| Paket içi miktarı | 10 |
| Montaj şekli | Karşı somunlu civata, Geçirme |
| Kablo adet sayısı | 35 |
| Maks. kablo çapı | 6,5 mm |
| Renk | gri (RAL 7035`e yakın) |
| Yükseklik | 28 mm |
| Montaj yüksekliği | 8 mm |
| Dış çap | 75 mm |
| Boşaltma büyüklüğü, yuvarlak | 63,4 mm |
| Boşaltma büyüklüğü, metrik | M63 |
| Diş | M63 × 1,5 |
| Diş uzunluğu | 20 mm |
| Uygun karşı somunları | 52288 |
| Kablo çapları için | 35 x 3.2 - 6.5 mm |
Ürünlerimizin basit ve zaman kazandıran montajına kendinizi ikna edin.
Montaj videosuna bakın!
