Gommini

per sistemi passacavo divisibili

I gommini di icotek sono progettati specificamente per listelli e pressacavi divisibili, consentendo un instradamento dei cavi sicuro, flessibile e salvaspazio nelle applicazioni industriali. La gamma comprende diversi gommini per cavi intestati e non assemblati.

Panoramica dei gommini icotek:

Gommini passacavo divisibili, grigio, IP66/IP68 / UL Type 12/4X*

I gommini divisibili KT per diametro del cavo 1 - 35 mm sono utilizzabili con i sistemi passacavo KEL / pressacavi KVT.

Gommini passacavo divisibili, nero, IP66/IP68

I gommini divisibili KT per diametro del cavo 1 - 35 mm sono utilizzabili con i sistemi passacavo KEL / pressacavi KVT. Maggiore resistenza chimica.

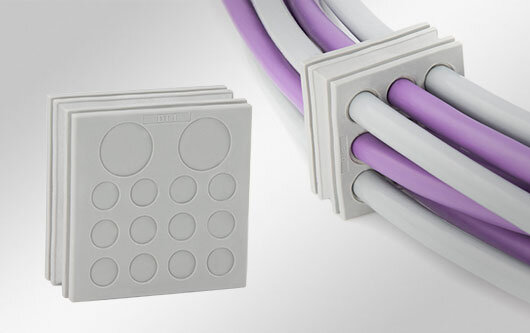

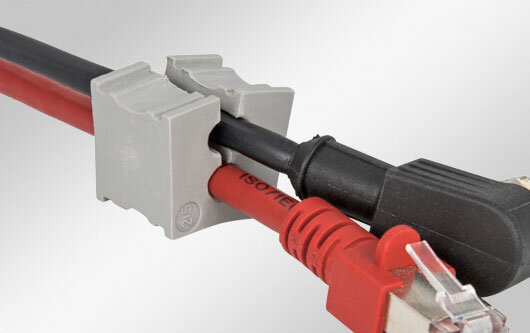

Gommini passacavo multiforo / speciali, grigio, IP54 / UL Type 12

I gommini multiforo / speciali KT per diametro del cavo 1 - 8 mm sono utilizzabili con i sistemi passacavo KEL / pressacavi KVT.

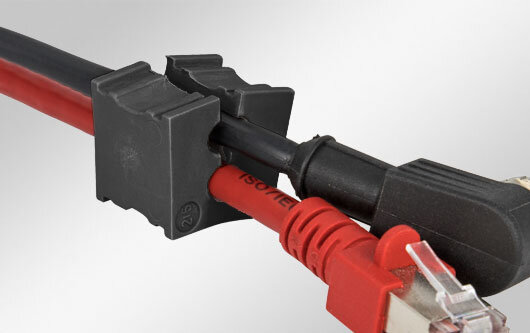

Gommini passacavo multiforo / speciali, nero, IP54

I gommini multiforo / speciali KT per diametro del cavo 1 - 8 mm sono utilizzabili con i sistemi passacavo KEL / pressacavi KVT. Maggiore resistenza chimica.

Gommini passacavo multi-range per sistemi KEL, grigio, IP54 / UL Type 12

I gommini divisibili e multi-range sono utilizzabili con i sistemi passacavo KEL / pressacavi KVT.

Gommini passacavo multi-range per sistemi KEL, nero, IP54

I gommini divisibili e multi-range sono utilizzabili con i sistemi passacavo KEL / pressacavi KVT.

Gommini piramidali multi-range, grigio, IP54 / UL Type 12

I gommini piramidali multi-range accettano cavi con un più ampio intervallo di diametri del cavo da 3 a 26 mm.

Gommini piramidali multi-range, nero, IP54

I gommini piramidali multi-range accettano cavi con un più ampio intervallo di diametri del cavo da 3 a 26 mm. Maggiore resistenza chimica. Alta resistencia a productos químicos.

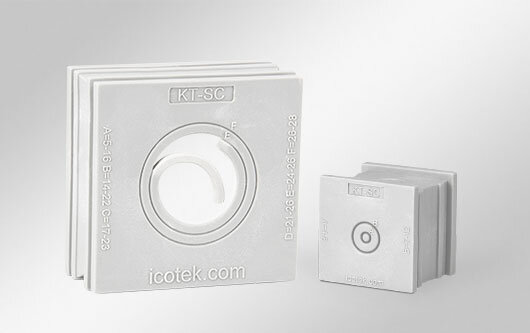

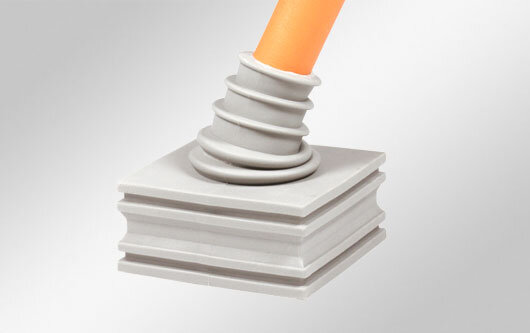

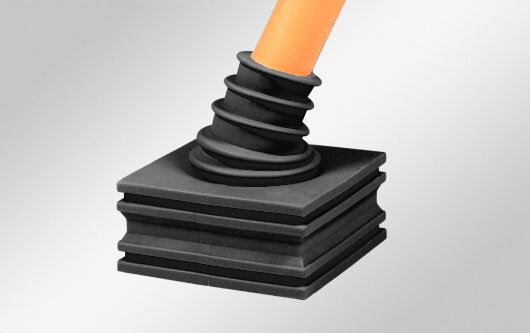

Gommini multi-range con membrane circolari, IP54 / UL Type 12

Gommini multi-range con membrane circolari che accettano cavi con un più ampio intervallo di diametri del cavo da 4 a 28 mm.

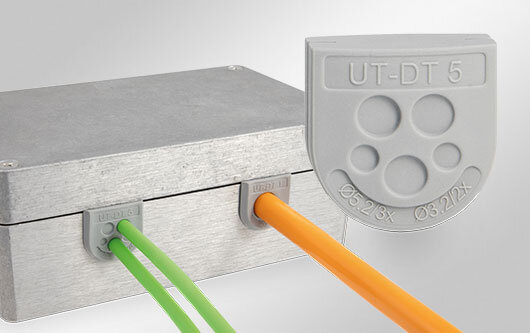

Gommino passacavo con membrane, con forma a “U”, fino a IP54 / UL Type 12

Gommino passacavo con membrane a „U“ per cavi senza connettori (con un diametro compreso tra 1 e 11 mm). Assemblaggio senza attrezzi.

Gommini passacavo multi-range, IP54 / UL Type 12

Gommini multi-range che accettano cavi con un più ampio intervallo di diametri del cavo da 2.5 a 33 mm.

Gommini passacavo con membrane, IP54 / UL Type 12

Gommini passacavo con membrane che sono utilizzabili per il passaggio di un elevato numero di cavi non intestati.

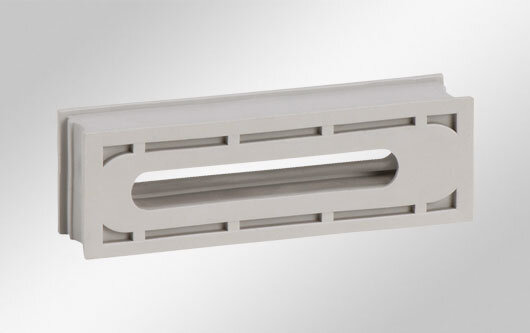

Gommini per cavi piatti, IP54

Gommini che permettono la tenuta ed il serraggio su cavi piatti. Sono utilizzabili con i listelli passacavo KEL-FL.

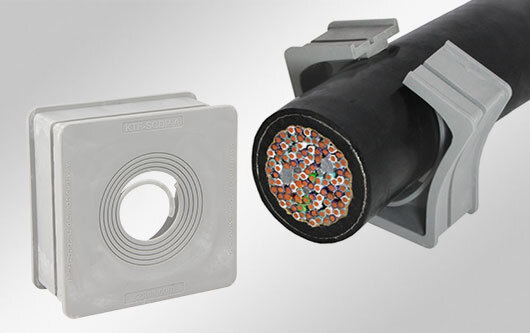

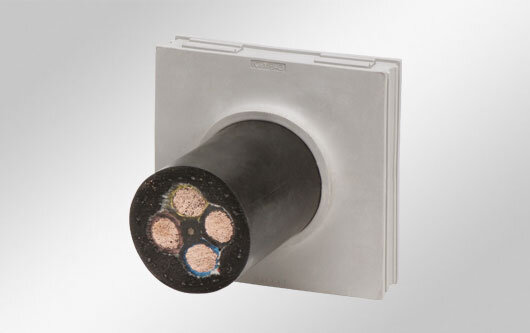

Gommini multi-range per passacavi KEL 183, IP54 / UL Type 12

Gommini multi-range per passacavi KEL 183 che accettano cavi fino al diametro di 75 mm.

Gommini per passacavi KEL-JUMBO, IP54 / UL Type 12

Gommini passacavo per il listello KEL-JUMBO sono adatti per cavi di alimentazione di diametro fino a 65 mm.

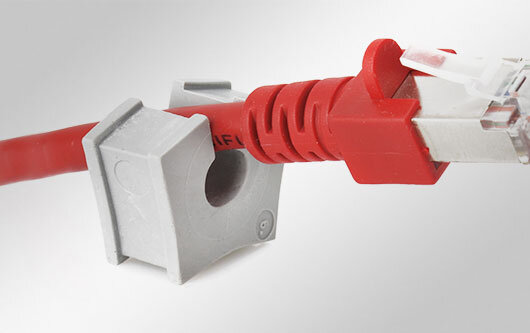

Gommini passacavo divisibili per sistemi QUICK, IP54

I gommini divisibili QT per diametro del cavo 1 - 15 mm sono utilizzabili con i sistemi passacavo KEL-QUICK / pressacavi QVT.

Gommini passacavo multi-range per sistemi QUICK, IP54 / UL Type 12

I gommini divisibili e multi-range sono utilizzabili con i sistemi passacavo KEL-QUICK / pressacavi QVT-CLICK.

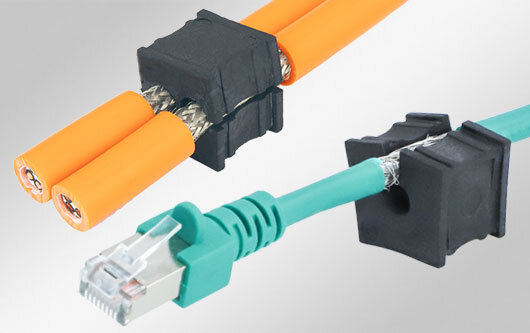

Gommini EMC divisibili per cavi precablati

Gommini conduttivi EMC per cavi con diametro del schermo 2 - 16 mm e 13 - 33 mm.

Gommini passacavo con membrane per sistemi QUICK, IP54 / UL Type 12

Gommini passacavo con membrane che sono utilizzabili per il passaggio di un elevato numero di cavi non intestati.

Gommini passacavo divisibili per il settore alimentare, IP64/IP65

I gommini divisibili KT per diametro del cavo 1 - 35 mm sono utilizzabili con i sistemi passacavo KEL-ER-BL.

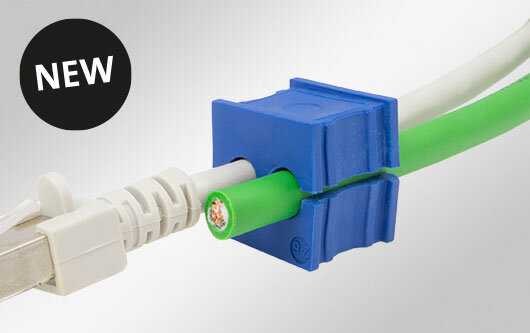

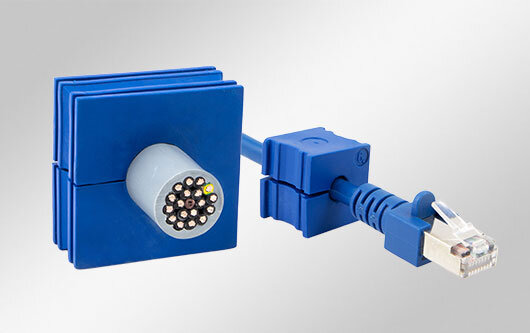

Gommini passacavo multiforo per il settore alimentare, IP54

I gommini multiforo KT-BL per diametro del cavo 1 - 8 mm sono utilizzabili con i sistemi passacavo KEL-ER-BL.

Gommini passacavo divisibili per camere bianche, IP66/IP68 / UL Type 12/4X*

I gommini divisibili KT CR per diametro del cavo 1 - 35 mm sono utilizzabili con i sistemi passacavo KEL CR.

Gommini passacavo multiforo / speciali per camere bianche, IP54 / UL Type 12

I gommini multiforo / speciali KT CR per diametro del cavo 1 - 8 mm sono utilizzabili con i sistemi passacavo KEL CR.

Inserti per passacavi a membrana, conforme alla FDA

Inserti che sono utilizzati per chiudere le membrane dei passacavi. Anche diponibile in una versione rilevabile (tipo ST-B-HDD).

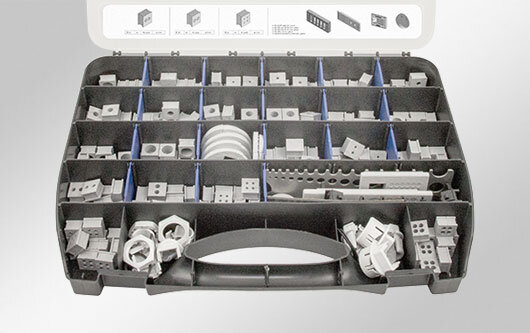

Valigetta di servizio con gommini passacavo

La valigetta di servizio KT/QT è perfetta per installazioni o interventi fuori sede.

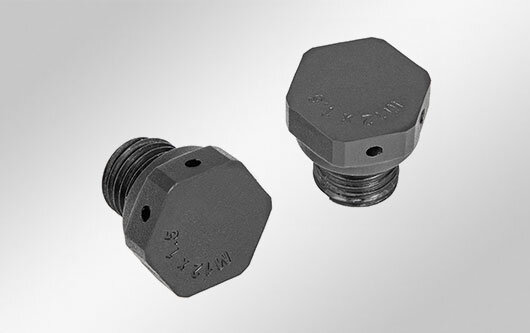

Elemento di compensazione della pressione con filettatura, IP68

Elemento di compensazione della pressione con filettatura M12 x 1,5 per evitare condensa in custodie altamente sigillate (IP68).

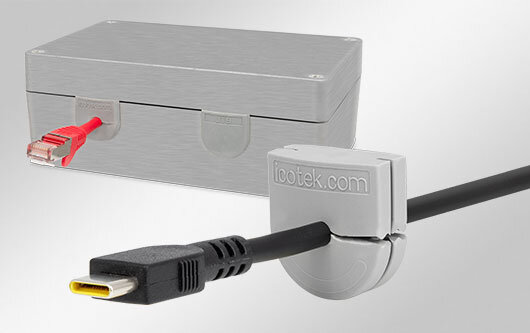

Gommino passacavo divisibile con forma a “U”, fino a IP54 / UL Type 12

Gommino passacavo divisibile a „U“ per cavi con e senza connettori (con un diametro compreso tra 4 e 11 mm). Assemblaggio senza attrezzi.

Sistema passacavo divisibile a membrana, IP54

Supporti passacavo tondi ad innesto per cavi precablati e non intestati con protezione IP54.

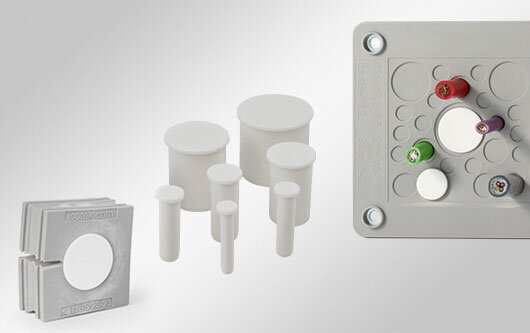

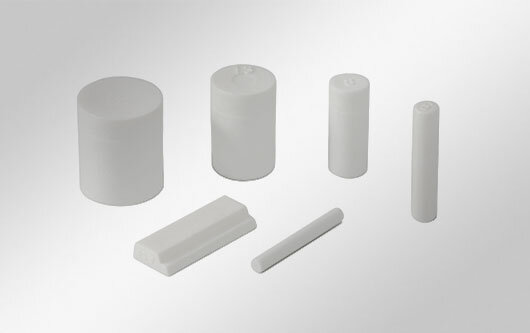

Inserti per gommini passacavo KT e QT

Inserti ST sono utilizzati per chiudere le aperture dei gommini KT e QT.

Inserti per passacavi a membrana / UL Type 12/4X*

Inserti che sono utilizzati per chiudere le membrane dei passacavi KEL-DPU, KEL-DPZ e KEL-DP.

Il pratico configuratore di prodotti

Con il configuratore, è ora possibile assemblare il listello passacavo prescelto con il gommino o cavo necessario.

Configuratore di prodotti

Configuratore di valigetta con gommini

Configura il tuo ServiceBox personalizzato. Avrai sempre a portata di mano i gommini giusti per il tuo ingresso cavi!

Configura ora il tuo ServiceBox!

Cerca e filtra i prodotti con il ProductFinder!

Trova il prodotto giusto per la vostra applicazione. Provatelo!

ProductFinder

Guida informativa: tutto ciò che devi sapere sui gommini passacavo!

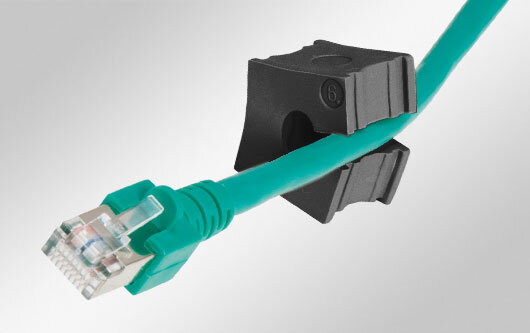

Gommini divisibili per cavi con connettori

I gommini divisibili consentono l'inserimento di cavi preassemblati con connettori già montati, senza necessità di smontaggio. Ciò riduce significativamente i tempi di installazione. Allo stesso tempo, la garanzia sui cavi preassemblati rimane valida.

Gommini divisibili per KEL/KVT:

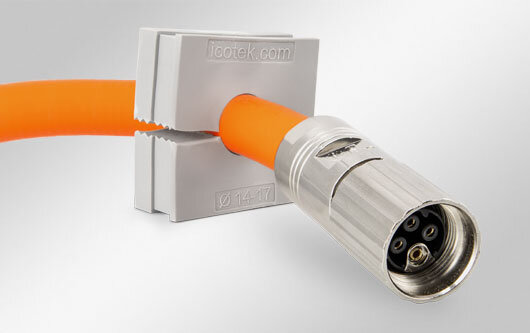

Gommini divisibili per KEL-QUICK/QVT:

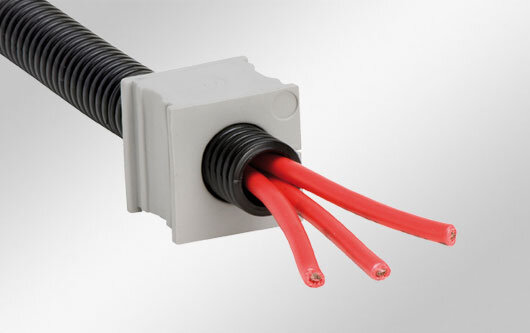

Gommini flessibili multi-range per cavi senza connettori

Per cavi non intestati, icotek offre gommini chiusi e flessibili in diverse configurazioni, la maggior parte delle quali copre un'ampia gamma di serraggio. È disponibile anche un gommino multi-membrana con una densità di cavi molto elevata, in diverse misure.

Gommini chiusi per KEL/KVT:

Gommini chiusi per KEL-QUICK/QVT:

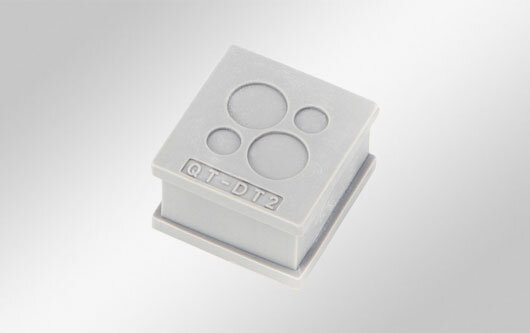

QT-DT Gommini con membrane, grigio

Installazione di gommini: facile e veloce

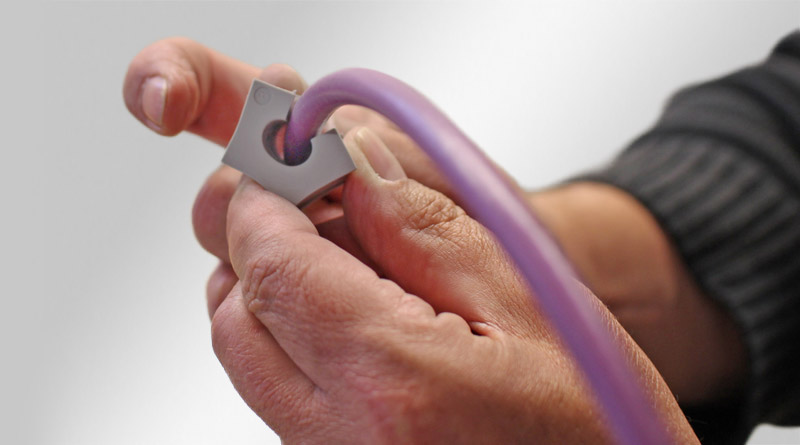

Il cavo pre cablato viene inserito nel gommino passacavo che viene posizionato a sua volta in uno degli scomparti del listello passacavo. Il gommino di tenuta è a quel punto fissato saldamente all'interno del telaio e non può cadere. Una volta fissata la chiusura sul listello, lo stesso viene compresso e sigillato ermeticamente.

Nel caso di gommini utilizzati con cavi senza connettori, i cavi vengono semplicemente tirati attraverso il gommino.

Durante l'assemblaggio dei listelli e pressacavi, è importante che gli gommini della fila inferiore siano rivolti verso l'alto e quelli della fila superiore verso il basso. Gli gommini devono essere sempre montati in piano, uno contro l'altro.

È necessario attenersi sempre agli intervalli di serraggio specificati e/o alle istruzioni per il taglio dei gommini.

Esempio:

Cavo con connettore, diametro cavo 6 mm

Gommini adatti per KEL/KVT:

KT 5 (5–6 mm, IP66/68, tenuta alla trazione )
KT 6 (6–7 mm, IP66/68, tenuta alla trazione )

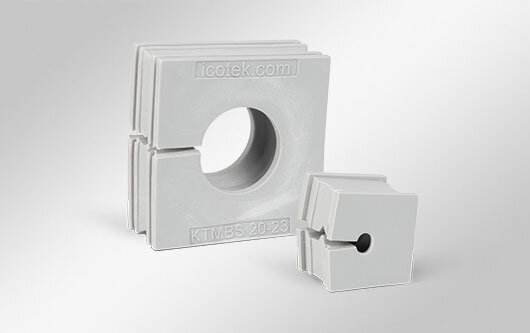

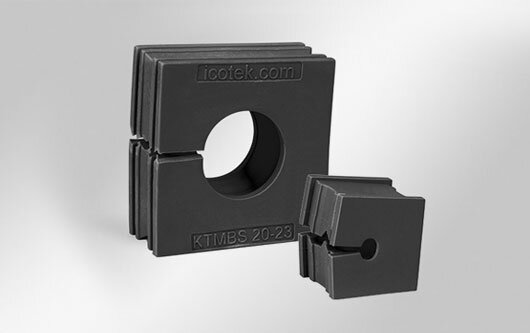

KTMBS 4–7 (4–7 mm, IP54) KTMBS 6–9 (6–9 mm, IP54)

Gommini adatti per KEL-QUICK/QVT:

QT 5 (5–6 mm, IP54)
QT 6 (6–7 mm, IP54)

Ampia varietà, elevata protezione, molteplici certificazioni

Molti gommini raggiungono elevati gradi di protezione come IP66/IP68 (certificati secondo EN 60529) o UL Tipo 4X* (certificati secondo UL 50E) e sono quindi adatti anche ad ambienti difficili con polvere, umidità o forti sollecitazioni meccaniche.

I gommini della serie KT offrono un'elevata tenuta alla trazione in accordo con la norma EN 62444 grazie all'elevata pressione di contatto.

Un altro vantaggio dei gommini icotek è l'elevata flessibilità nella configurazione dei cavi. I gommini multiforo consentono di instradare più cavi in uno spazio molto ristretto, contribuendo così a una progettazione compatta di macchine e sistemi.

Le aperture non utilizzate possono essere sigillate in modo rapido e semplice con dei tappi.

Inoltre, speciali gommini EMC offrono un contatto di schermatura sicuro e contribuiscono a proteggere i componenti elettrici sensibili dalle interferenze elettromagnetiche.

Oltre alle applicazioni standard, icotek sviluppa anche gommini speciali per settori specifici come l'industria ferroviaria, le camere bianche o le applicazioni in cui l'igiene è fondamentale nell'industria alimentare e farmaceutica.

Infiammabilità UL94-V0, IP, UL Type Rating, UL recognized, DNV, RINA, standard ferroviario EN 45545-2, resistenza alle vibrazioni secondo EN 61373, resistenza agli agenti detergenti ECOLAB, resistenza ai raggi UV, ... i gommini icotek sono ampiamente testati e certificati. I relativi certificati possono essere richiesti.

_{*4X solo per uso interno}
