분리형 케이블 엔트리 시스템

IP66까지 방수 보호


분리형 케이블 엔트리 시스템 - IP66까지 방수 보호

특허인증 그로밋을 기반으로한 케이블 엔트리 시스템을 사용하면 많은 수량의 컨넥터 체결된 케이블(최대 직경 65mm까지) 및 일반 케이블(최대 직경 75mm까지)을 외함 및 제어판넬 또는 기계장비에 쉽고 빠르게 인입 가능합니다. 그리고 IP66 / UL type 4X (EN 60529 / UL50-E에 의거한 인증)에 맞는 방진/방수 보호를 제공합니다.  추가로 케이블 엔트리 프레임 자체가 케이블 인장력을 높여주는 역할을 합니다. 분리형 케이블 엔트리 시스템을 사용하면 수리 및 개조 시 빠르고 쉬운 케이블 인입 작업이 가능합니다.  더 자세히 »

샘플 신청하기

이코텍 케이블 엔트리 시스템 둘러보기:


제품 필터링:

산업 표준 커넥터를 위한 KT 그로밋 용 케이블 엔트리 프레임.

분리형 케이블 엔트리 프레임, IP66 / UL Type 12/4X*

산업 표준 커넥터를 위한 KT 그로밋 용 케이블 엔트리 프레임.

» KEL-ER | KEL-ER-E
산업 표준 커넥터 타공규격의 KT 그로밋 용 케이블 엔트리 프레임.

분리형 케이블 엔트리 프레임, IP54 / UL Type 12

산업 표준 커넥터 타공규격의 KT 그로밋 용 케이블 엔트리 프레임.

» KEL-U | KEL-E

도구없이 조립 가능한 분리형 케이블 엔트리 프레임, IP54 / UL Type 12

도구 없이 조립 할 수 있는 KT 그로밋용 케이블 엔트리 프레임.

» KEL-FA
멀티핀 표준 커넥터 타공규격의 중앙 분리형 케이블 엔트리 프레임.

중앙 분리형 케이블 엔트리 프레임, IP54 / UL Type 12

멀티핀 표준 커넥터 타공규격의 중앙 분리형 케이블 엔트리 프레임.

» KEL

90° 케이블 엔트리 벌크헤드, IP65

직경 1-35mm 케이블용 90° 케이블 엔트리 벌크헤드.

» KEL-FW

360도 케이블 엔트리, M32-M75, IP54

분배박스를 사용하면 중앙에 배선된 케이블을 원하는 방향으로 360° 회전할 수 있습니다. 일반케이블 및 플러그가 장착된 케이블 모두 적용가능합니다.

» DB Distribution Box

분리형 90도 케이블 엔트리 엔클로저, IP65

하우징으로 인입되는 커넥터가 장착된 케이블을 90도 각도로 장착할 수 있는 KT 그로밋 용 플랜지 엔클로저.

» KEL-FG-ER | KEL-FG-ER-E

분리형 90도 케이블 엔트리 엔클로저, IP54 / UL Type 12

하우징으로 인입되는 커넥터가 장착된 케이블을 90도 각도로 장착할 수 있는 KT 그로밋 용 플랜지 엔클로저.

» KEL-FG | KEL-FG-E
도구 없이 조립 할 수 있는 QT 그로밋용 케이블 엔트리 프레임.

도구없이 조립 가능한 분리형 케이블 엔트리 프레임, IP54

도구 없이 조립 할 수 있는 QT 그로밋용 케이블 엔트리 프레임.

» KEL-QUICK | KEL-QUICK-E

플랫 케이블용 분리형 케이블 엔트리 프레임, IP54

플랫 케이블 뿐만 아니라 기 조립된 원형 케이블을 장착할 수 분리형 케이블 엔트리 프레임.

» KEL-FL

직경이 큰 케이블을 장착할 수 있는 분리형 케이블 엔트리 프레임, IP54 / UL Type 12

최대직경 75mm까지의 전력선을 장착할 수 있는 대형 그로밋 용 케이블 엔트리 프레임.

» KEL 183

전력선용 분리형 케이블 엔트리 프레임, IP54 / UL Type 12

최대 직경 65mm까지의 전력선을 장착할 수 있는 분리형 케이블 엔트리 프레임.

» KEL-JUMBO

커버 플러그

케이블 엔트리 프레임 조임 부위의 노출된 홀을 커버 플러그로 막을 수 있습니다.

» 커버 플러그

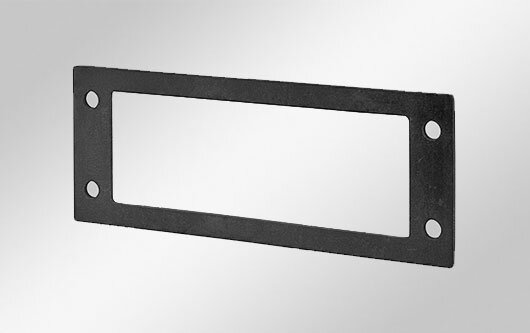

Flat gaskets

A flat gasket is provided to ensure a clean seal between the cable entry frame and the enclosure / control panel wall.

» Flat gaskets

스냅 프레임, IP54 / UL Type 12

도구 없이 장착 가능한 KEL, KEL-U, KEL-QUICK 용 스냅인 마운팅 프레임.

» KEL-SNAP
커넥터 장착 된 케이블을 삽입 할 수 있는 미터 규격 사이즈 M20 - M63의 분리형 케이블 그랜드, 보호등급 IP54 / UL Type 12 제공.

케이블 그랜드, IP54 - IP68

커넥터가 장착된 케이블용 분리형 케이블 엔트리 그랜드(타공치수 M16 - M80).



» 케이블 그랜드

도구 없이 조립 가능한 분리형 케이블 엔트리 플레이트, IP54

커넥터 장착 된 또는 일반 케이블용 엘라스토머 재질의 케이블 엔트리 플레이트, 스냅-인 마운팅.

» KEL-QTA

도구 없이 조립 가능한 분리형 케이블 엔트리 플레이트, IP54

커넥터 장착 된 또는 일반 케이블용 엘라스토머 재질의 M20 분리형 케이블 엔트리 플레이트, 툴-프리 마운팅.

» KEL-QTE

케이블 패스용 분리형 브러쉬 플레이트

케이블 패스용 브러쉬 플레이프.

» KEL-BES-S

케이블 그로밋

커넥터가 부착되어 있는 케이블을 장착할 수 있는 분리형 케이블 그로밋, 다중범위 그로밋, 스페셜 그로밋 (통신선, 플랫 와이어, 전력선용 등).

» 케이블 그로밋

케이블 엔트리 플레이트용 플러그

KEL-DP, KEL-DPZ, KEL-DPU의 케이블이 제거된 구멍을 막을 수 있는 플러그, IP 등급을 유지 시켜 줌.

» ST-B

IMAS-CONNECT™ 어답터 그로밋

Keystone 잭, PushPull 연결 및 원형 컨넥터용 어답터 그로밋 .

» IMAS-CONNECT™

제품 구성도구

온라인 제품 구성하기를 통해 고객이 적용할 어플리케이션에 적합한 케이블 엔트리 시스템을 구성해 볼 수 있습니다.

제품 구성도구

icotek 제품 찾기 로 제품을 검색하고 필터링하십시오!

애플리케이션에 적합한 icotek 제품을 쉽게 찾으십시오.

제품 찾기


정보 가이드 - 분리형 케이블 엔트리 시스템에 대해 알아야 할 모든 내용!

이코텍 분리형 케이블 엔트리 시스템은 다량의 컨넥터 체결된 케이블 또는 하네스 작업이 되어 있는 케이블을 작은 공간에 바로 인입할 수 있는 제품입니다.  기존 케이블 그랜드 처럼 먼저 컨넥터 케이블을 절단하여 인입 후 다시 연결하는 방식과는 차별되는 방식이며, 자동적으로 케이블 제조사 보증도 유지하면서 작업 시간을 획기적으로 줄일 수 있습니다. 또한 일반 전기선, 공압선, 또는 유압선, 주름강관 등도 분리형 케이블 엔트리 시스템을 사용하여 쉽게 케이블 인입 및 고정을 할 수 있습니다.



이코텍 케이블 엔트리 시스템 - 완전 분리형 및 높은 케이블 인입 집적도 제공

KEL은 완전히 분리 가능한 케이블 엔트리 시스템으로 빠르고 쉽게 작업이 가능합니다. 컨넥터 체결된 케이블을 분리형 그로밋에 삽입하여 케이블 엔트리 프레임에 개별 장착하면 프레임 내부에 단단히 고정됩니다. 각각 다른 케이블 또는 호스 직경에 맞추어 정확하게 그로밋이 제작되었습니다. 프레임 커버를 베이스 프레임과 결합 시키면 압축되어 단단히 밀봉됩니다. 높은 압축력으로 인해 EN 62444에 따른 케이블 고정과 최대 IP66 (EN60529에 의거) / UL Type 4x (UL 50E에 의거) 인증 된  보호등급을 보장합니다

또다른 장점으로 작은 공간에 많은 케이블을 인입할 수 있어 공간 절약을 할 수 있습니다. 예를 들어 150mm x 150mm 타공 부위에 최대 120 가닥의 케이블을 인입할 수 있습니다.



케이블 엔트리 시스템의 쉬운 장착

케이블 엔트리 시스템은 나사로 고정하거나 기 장착된 스냅 프레임에 직접 꽂는 방식 2가지로 장착 가능합니다. 케이블 엔트리 시스템은 일반 산업용 멀티핀 컨넥터들에 맞는 다양한 프레임 사이즈를 제공합니다. 당사가 제공하는 분리형 케이블 엔트리 시스템 장착 동영상을 통해 쉽고 빠른 설치를 경험해 보세요.



다양한 케이블 엔트리 시스템

다양한 이코텍 분리형 케이블 엔트리 시스템을 여러 다른 어플리케이션에 적용해 보세요.

  • 높은 수준의 보호를 요구하는 지역에 최대 35mm 직경 케이블 인입 시 KEL-ER 시스템은 IP66 / UL type 4X 수준의 보호를 부여하며, 8가지 다른 사이즈 제품을 제공합니다.
  • 유사제품으로 KEL-U 제품은 동일 사이즈 내에 IP-54/ UL type 12 수준의 보호를 부여합니다.
  • 중앙 분리형 케이블 엔트리 시스템인 KEL은 IP54 / UL type 12 수준의 보호를 부여하는 이코텍의 클래식형 제품이며, 프레임을 추가할 수 있는 장점으로 가장 많은 케이블을 프레임 내에 인입할 수 있는 장점이 있습니다.  해당 프레임에는 최대 직격 35mm 케이블 및 호스를 인입할 수 있습니다.
  • KEL-FAKEL-QUICK KEL-QTA (IP54) 제품은 별도 도구 없이 빠른 장착이 가능하며, 다양한 사이즈 제품을 제공합니다.
  • 90° 각도로 케이블 인입 시(IP 54) 케이블 엔트리 시스템인 KEL-FG를 사용하시면 됩니다. 5가지 다른 사이즈 제품을 제공합니다.
  • 납작한 케이블이나 컨넥터 체결된 케이블과 병행하여 인입 시에는 케이블 엔트리 시스템인 KEL-FL을 사용하시면 됩니다.
  • 최대 직경 75mm의 굵은 전선 또는 호스에는 이코텍 케이블 엔트리 시스템 KEL-JUMBO 또는 KEL 183을 사용해 보세요.
  • 높은 보호등급이 요구 되지 않는 어플리케이션의 경우 icotek은 브러시가 장착 된 케이블 엔트리 용 브러시 플레이트 및 브러시 스트립을 제공합니다. 특히 서버 랙, 스위치 캐비닛 및 돌출 된 바닥과 벽에 케이블을 쉽게 공급하도록 설계되었습니다.

품질 테스트 및 인증 완료

icotek 케이블 엔트리 시스템은 난연 등급 UL94-V0, IP 및 UL 보호등급, UL 인증, DNV, RINA, ECOLAB 세제 및 UV 저항 또는 유럽 철도 표준 EN 45545-2와 같은 여러 산업군에 중요한 인증 및 표준을 획득하여 기존 케이블 그랜드를 확실히 대체할 수 있습니다.
