IMAS-CONNECT™

Kablo giriş sistemlerinde konnektörlerin ve Keystone - modüllerin kullanımı

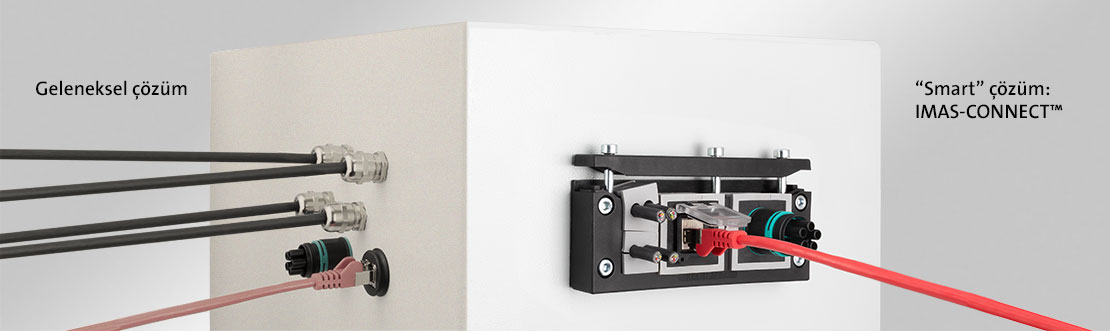

icotek modüler adaptör sistemi IMAS-CONNECT™ metrik konnektör bağlantılarını sağlayan bir insert sistemidir. Bunlar ile Keystone modülleri, PushPull sistem modülleri, hortum rakorları, basınç dengeleme elemanları ve ürünler sabitlenir. Modüllü adaptör sisteminin kullanımı ile kablo girişleri Hybrid sistemine dönüşmektedirDaha fazlası için »

Ücretsiz ürün numunesi talep

KEL sistemleri için adaptör insertleri

3A/4A bağlantılı / IP65 / UL Type 12 ile ayrılabilir kablo girişi

Modüler arayüz sistemi (MIS), soketli ve soketsiz kablolar ve endüstriyel konnektör HAN 3A veya 4A ile kombine edilen ayrılabilir bir kablo girişidir. 3A veya 4A boyutlu endüstriyel konnektördoğrudan çerçeveye takılabilir.



» MIS

KEL için adaptör insertler, 3A veya 4A konnektörler için, IP65

HAN 3A veya 4A konnektörler için AT-HA adaptör inserti KT kablo insert ebadındadır.

» AT-HA

KEL için metrik iç dişli adaptör insertler, M5-M25, IP65/IP66 / UL Type 12

AT-K-M ve AT-M inserti KT kablo insert ebadındadır. AT-K-M / AT-M ürünleri M5, M8, M12, M16, M20 ve M25 iç diş ebatlarda temin edilir.

» AT-M | AT-K-M

KEL için iç dişli adaptör insertler, 1/8" - 1/4" (BSP), IP66

AT-K-Z inserti KT kablo insert ebadındadır. AT-K-Z ürünleri  iç diş 1/8" - 1/4" (BSP) ebatlarda temin edilir.

KEL için adaptör insertler, Keystone-modüler için, koruyucu kapaklı, IP54 / UL Type 12

AT-KS-AK inserti KT kablo insert ebadındadır. Tüm Keystone sistem modülleri geçmeli olarak takılabilir.

» AT-KS-AK

KEL için adaptör insertler, Keystone-modüler için

AT-KS inserti KT kablo insert ebadındadır. Tüm Keystone sistem modülleri geçmeli olarak takılabilir.

» AT-KS

KEL için adaptör insertler, PushPull-modüler için, IP65

AT-PP inserti KT kablo insert ebadındadır. Tüm PushPull sistem modülleri vidali olarak takılabilir.

» AT-PP

KEL için adaptör insertler, M23 dört köşe flanş için, IP65

AT-FL adaptör insertleri ile 19,8 x 19,8 mm (M23) konektör flanşları.

» AT-FL

KEL için kör adaptör insertler, IP65 / UL Type 12

AT-B kör tapa büyük KT kablo insert ebatlarındadır. Özel delikler acılarak farklı konektörler takılabilir.

» AT-B
Soketli kablolar için ayrılabilir kablo giriş çerçevesi. Koruma sınıfı IP66 (EN 60529 sertifikalı). Boşaltma ebatları konnektör ebatları ile aynıdır.

Ayrılabilir kablo girişi, IP54 - IP66

Soketli kablolar için ayrılabilir kablo giriş çerçevesi. Boşaltma ebatları konnektör ebatları ile aynıdır.


QUICK sistemleri için adaptör insertleri

KEL-QUICK için metrik iç dişli adaptör insertler, M5-M25, IP54

QT-AT-K-M ve QT-AT-M inserti QT kablo insert ebadındadır. QT-AT-K-M / QT-AT-M ürünleri M5, M8, M12, M16, M20 ve M25 iç diş ebatlarda temin edilir.

» QT-AT-M | QT-AT-K-M

KEL-QUICK için adaptör insertler, Keystone-modüler için, koruyucu kapaklı, IP54

QT-AT-KS-AK inserti QT kablo insert ebadındadır. Tüm Keystone sistem modülleri geçmeli olarak takılabilir.

» QT-AT-KS-AK

KEL-QUICK için adaptör insertler, Keystone-modüler için

QT-AT-KS inserti QT kablo insert ebadındadır. Tüm Keystone sistem modülleri geçmeli olarak takılabilir.

» QT-AT-KS

KEL-QUICK için adaptör insertler, PushPull-modüler için, IP54

QT-AT-PP inserti QT kablo insert ebadındadır. Tüm PushPull sistem modülleri vidali olarak takılabilir.

» QT-AT-PP

KEL-QUICK için adaptör insertler, M23 dört köşe flanş için, IP54

QT-AT-FL adaptör insertleri ile 19,8 x 19,8 mm (M23) konektör flanşları.

» QT-AT-FL

KEL-QUICK için kör adaptör insertler, IP54

QT-AT-B kör tapa büyük QT kablo insert ebatlarındadır. Özel delikler acılarak farklı konektörler takılabilir.

» QT-AT-B
Soketli kablolar için ayrılabilir kablo giriş çerçevesi. Koruma sınıfı IP54. Aletsiz montaj.

Kablo girişleri, ayrılabilir, aletsiz montaj, IP54 / UL Type 12

Soketli kablolar için ayrılabilir kablo giriş çerçevesi. Koruma sınıfı IP54. Aletsiz montaj.

» KEL-QUICK | KEL-QUICK-E

Aksesuarlar

Basınç dengeleme elemanı, IP68

Basınç dengeleme elemanı ile yüksek sızdırmazlık sağlayan panolardaki yoğunlaşma önlenmektedir (IP68).

» PCE

Pnömatik bağlantısı

Pnömatik hortumlar için pnömatik bağlantısı Adaptör insertli AT-K-M kullanım için teklide temin edilir.

» Pnömatik bağlantısı

Keystone modülleri

Keystone modülleri Adaptör insertli AT-KS kullanım için teklide temin edilir.

» Keystone modülleri


icotek modüler adaptör sistemi IMAS-CONNECT™ metrik konnektör bağlantılarını sağlayan bir insert sistemidir. Bunlar ile Keystone modülleri, hortum rakorları, basınç dengeleme elemanları ve ürünler sabitlenir.

Modüllü adaptör sisteminin kullanımı ile kablo girişleri Hybrid sistemine dönüşmektedir. Soketli ve soketsiz iletkenler veya hortumlar geçirilir ve aynı anda bu sistem ile konnektörlerin bağlantısı yapılır.

Elastomer malzemesinden üretilen adaptör sistemin insertlerinde poliamit gövde bulunmaktadır, bunlar icotek kablo giriş çerçevelerine KEL-U, KEL-ER, KEL-FG ve KEL-QUICK takılır ve IP54 veya IP65 / IP66 koruma sağlar.



Adaptör insert AT-KS-AK / AT-KS - tüm Keystone modülleri geçmeli olarak takılabilir

AT-KS adaptör inserti KT büyük kablo insert ebadındadır, QT-AT-KS adaptör inserti QT büyük kablo insert ebadındadır. Tüm Keystone sistem modülleri geçmeli olarak takılabilir. AT-KS insert kullanımında, ayrılabilir kablo girişler soketli kabloların geçişleri ve aynı anda konnektörlerin geçişi için kullanılır.

Keystone modülleri için adaptör insertleri, koruma kapağıyla birlikte de mevcuttur!

Önceden monte edilmiş Keystone modülü doğrudan kullanılmazsa, AT-KS-AK / QT-AT-KS-AK modüllerinin entegre contalı kapağı, sıçrayan suya ve toza karşı güvenilir koruma sağlar (IP54).

Keystone modüllerine genel bakış (PDF)



3A veya 4A konnektörler için IMAS-CONNECT™ adaptör çözümleri

AT-HA inserti, modüler adaptör sistemi IMAS-CONNECT™'in bir parçasıdır ve ilk kez 3A veya 4A konnektör yuvalarının adaptör insertine ek gövde boşaltmaları olmadan doğrudan entegre edilmesini sağlar.

3A veya 4A giriş setleri ve M20 veya M25 kablo rakorlu konnektör yuvalarıyla birlikte, AT-HA inserti endüstriyel uygulamalarda kullanım için kompakt, verimli ve esnek bir çözüm sunar. AT-HA çok sayıda soket üreticisiyle uyumludur.

Yer darlığı durumunda icotek, entegre 3A / 4A bağlantıya sahip MIS kablo giriş çerçevesi ile kompakt bir alternatif sunar.

Adaptör inserti AT-PP - PushPull konnektörlere arayüz

AT-PP adaptör inserti KT büyük kablo insert ebadındadır, QT-AT-PP inserti QT büyük kablo insert ebadındadır. Tüm PushPull sistem kompakt modülleri vidali olarak takılabilir.

PushPull modüllerine genel bakış (PDF)

M23 dört köşe flanş için adaptör inserti AT-FL

AT-FL adaptör inserti KT büyük kablo insert ebadındadır, QT-AT-FL adaptör inserti QT büyük kablo insert ebadındadır.

Adatör insertleri AT-FL ile tüm dörtgen 19,8 x 19,8 mm (M23) flanş modülleri direk kablo girişleri ile entegre edilir.

Adaptör inserti AT-M / AT-K-M - Dairesel konnektörlere arayüz

AT-K-M adaptör inserti küçük KT kablo insert ebatlarındadır, QT-AT-K-M adaptör inserti küçük QT kablo insert ebatlarındadır. AT-K-M modelleri ile küçük dairesel konektörlere mükemmel bir bağlantı sağlamak mümkündür, yapılması gereken sadece ürünü dişli yuvaya monte etmektir. AT-K-M modellerine ayrıca basınç dengeleme elementleri da takılabilir.

AT-M adaptör inserti büyük KT kablo insert ebatlarındadır, QT-AT-M adaptör inserti büyük QT kablo insert ebatlarındadır. AT-M modelleri ile Sinyal-, Data-, Güç- veya Hybrid konektörlere mükemmel bir bağlantı sağlamak mümkündür, yapılması gereken sadece ürünü dişli yuvaya monte etmektir. icotek ayrıca AT-M modellerine uygun M16, M20 ve M25 dişli kör tapalarını satışa sunmuştur.

Alternatif olarak AT-B / QT-AT-B kör tapa da temin edilir, içindeki poliamit gövde tek taraflı kapalıdır. Bu alan farklı uygulamaların kullanımı için çok uygundur. Özel delikler acılarak farklı konektörler takılabilir.
