ZL 39|SB-EMC-1
| 주문번호 | 36322 |
| EAN | 4251269302541 |
| 포장단위 | 10 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
| 케이블 수 | 3 |
| 길이 L1 | 42 mm |
| 길이 L2 | 19.5 mm |
| 너비 | 26 mm |
| 높이 | 12 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6.5 mm |
| 빗살의 수 | 3 |
-
제품
»
EMC 케이블 클램프
»

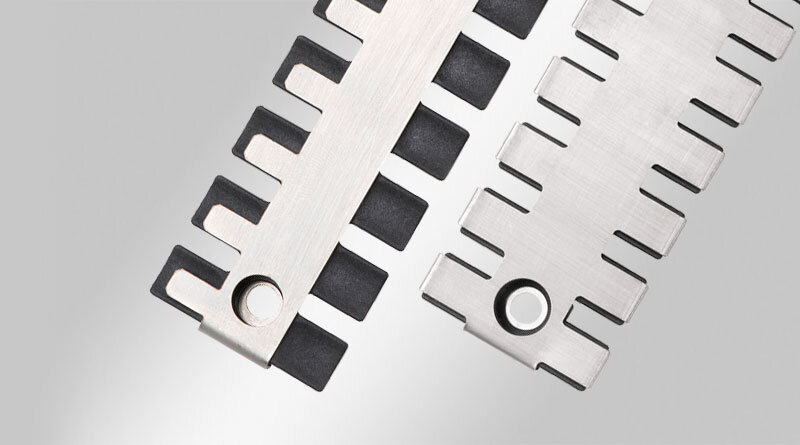

ZL|SB-EMC 실드 플레이트
ZL|SB-EMC 실드 플레이트
케이블 고정 플레이트용

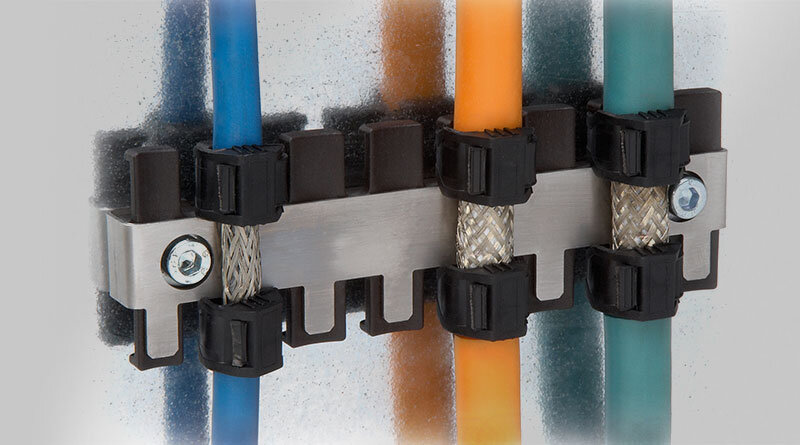

케이블 고정 기능에 추가하여 접지 기능을 제공합니다.
ZL 고정대에 차폐판을 부착하고 케이블 접지를 위해 접착시킵니다.
케이블 차폐부분과 접지 간에 저항을 낮게 합니다.
ZL 고정대는 별도 판매합니다.
사양
| 재질 | 스레인리스강 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
제품 유형 및 크기

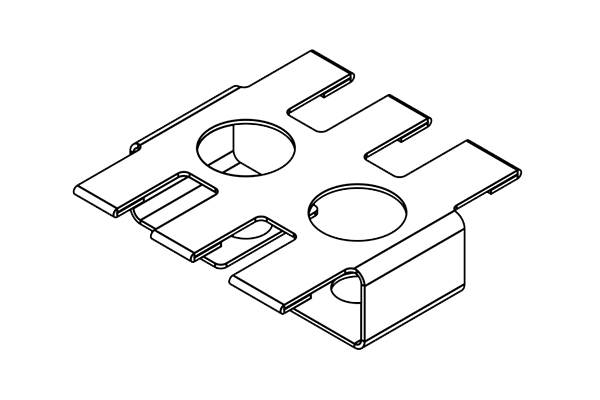

ZL 39|SB-EMC-2
| 주문번호 | 37150 |
| EAN | 4251269305221 |
| 포장단위 | 10 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
| 케이블 수 | 3 |
| 길이 L1 | 42 mm |
| 길이 L2 | 19.5 mm |
| 너비 | 42.1 mm |
| 높이 | 12 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6.5 mm |
| 빗살의 수 | 3 |

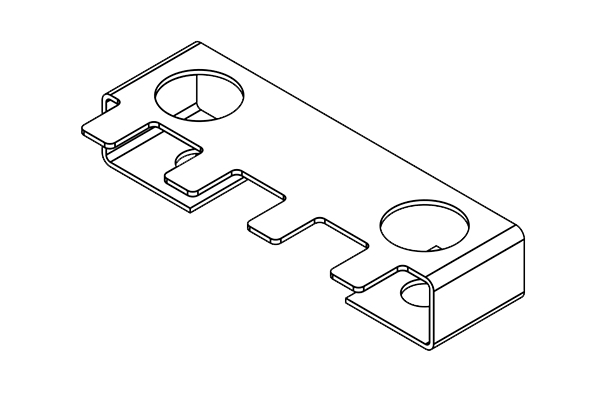

ZL 60|SB-EMC-1
| 주문번호 | 36328 |
| EAN | 4251269302572 |
| 포장단위 | 10 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
| 케이블 수 | 4 |
| 길이 L1 | 64 mm |
| 길이 L2 | 43.5 mm |
| 너비 | 26 mm |
| 높이 | 12 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6.5 mm |
| 빗살의 수 | 4 |

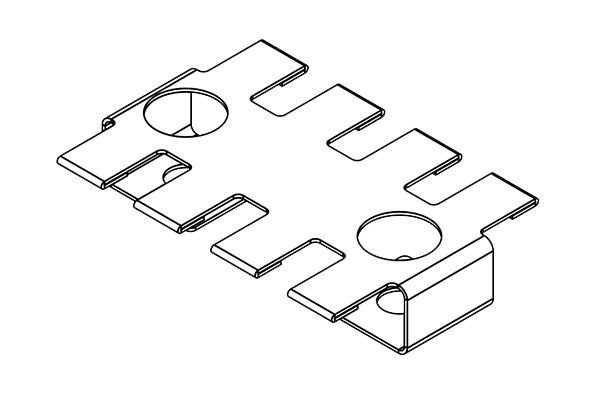

ZL 60|SB-EMC-2
| 주문번호 | 37152 |
| EAN | 4251269305238 |
| 포장단위 | 10 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
| 케이블 수 | 4 |
| 길이 L1 | 64 mm |
| 길이 L2 | 43.5 mm |
| 너비 | 42.1 mm |
| 높이 | 12 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6.5 mm |
| 빗살의 수 | 4 |

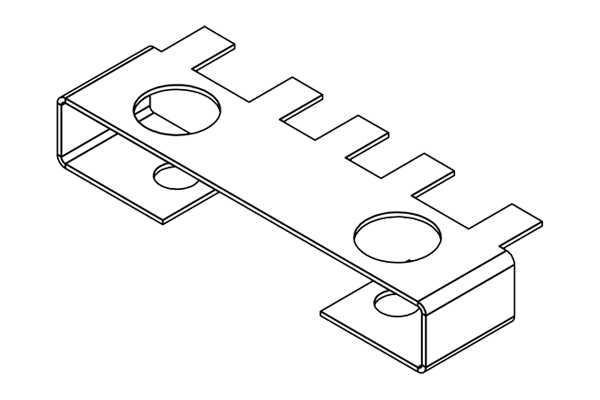

ZL 70|SB-EMC-1
| 주문번호 | 36323 |
| EAN | 4251269332845 |
| 포장단위 | 10 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
| 케이블 수 | 5 |
| 길이 L1 | 72.7 mm |
| 길이 L2 | 43.5 mm |
| 너비 | 26 mm |
| 높이 | 12 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6.5 mm |
| 빗살의 수 | 5 |

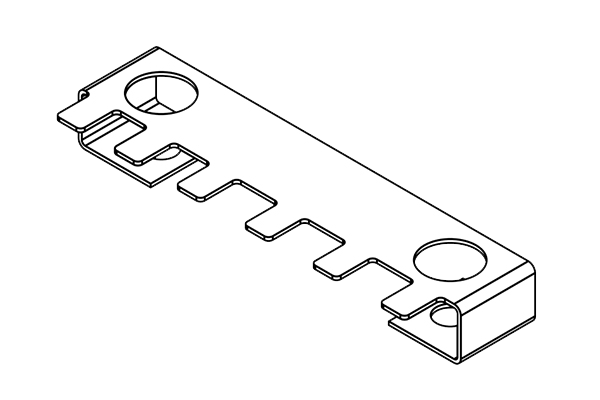

ZL 87|SB-EMC-1
| 주문번호 | 36324 |
| EAN | 4251269302558 |
| 포장단위 | 10 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
| 케이블 수 | 6 |
| 길이 L1 | 90 mm |
| 길이 L2 | 68 mm |
| 너비 | 26 mm |
| 높이 | 12 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6.5 mm |
| 빗살의 수 | 6 |

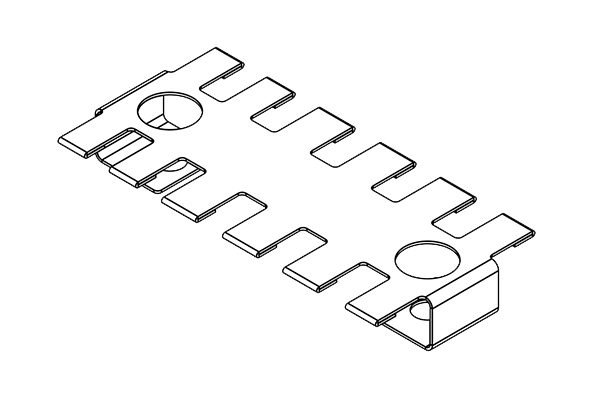

ZL 87|SB-EMC-2
| 주문번호 | 37154 |
| EAN | 4251269305245 |
| 포장단위 | 10 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
| 케이블 수 | 6 |
| 길이 L1 | 90 mm |
| 길이 L2 | 68 mm |
| 너비 | 42.1 mm |
| 높이 | 12 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6.5 mm |
| 빗살의 수 | 6 |

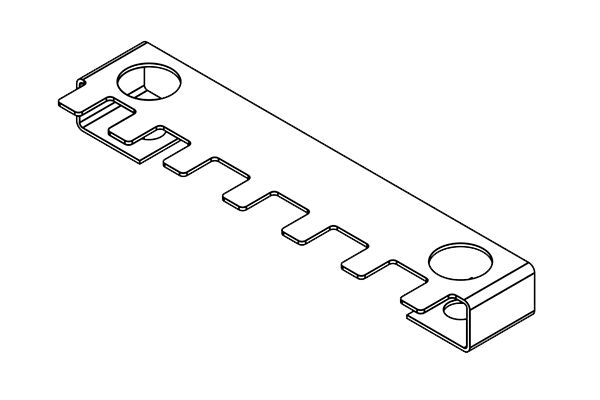

ZL 103|SB-EMC-1
| 주문번호 | 36332 |
| EAN | 4251269302596 |
| 포장단위 | 10 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
| 케이블 수 | 7 |
| 길이 L1 | 106 mm |
| 길이 L2 | 84 mm |
| 너비 | 26 mm |
| 높이 | 12 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6.5 mm |
| 빗살의 수 | 7 |

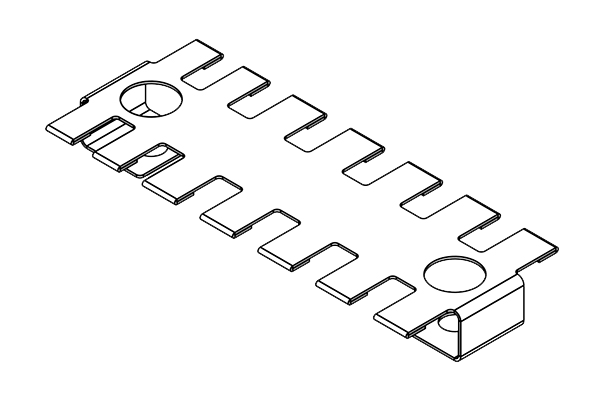

ZL 103|SB-EMC-2
| 주문번호 | 37156 |
| EAN | 4251269305252 |
| 포장단위 | 10 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
| 케이블 수 | 7 |
| 길이 L1 | 106 mm |
| 길이 L2 | 84 mm |
| 너비 | 42.1 mm |
| 높이 | 12 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6.5 mm |
| 빗살의 수 | 7 |

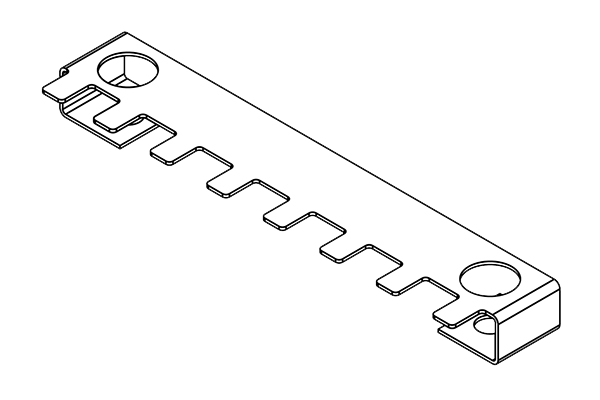

ZL 121|SB-EMC-1
| 주문번호 | 36330 |
| EAN | 4251269302589 |
| 포장단위 | 10 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
| 케이블 수 | 8 |
| 길이 L1 | 124 mm |
| 길이 L2 | 102.5 mm |
| 너비 | 26 mm |
| 높이 | 12 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6.5 mm |
| 빗살의 수 | 8 |

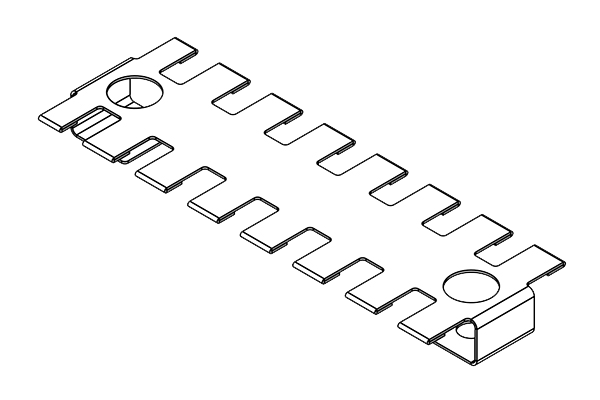

ZL 121|SB-EMC-2
| 주문번호 | 37158 |
| EAN | 4251269305269 |
| 포장단위 | 10 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
| 케이블 수 | 8 |
| 길이 L1 | 124 mm |
| 길이 L2 | 102.5 mm |
| 너비 | 42.1 mm |
| 높이 | 12 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6.5 mm |
| 빗살의 수 | 8 |

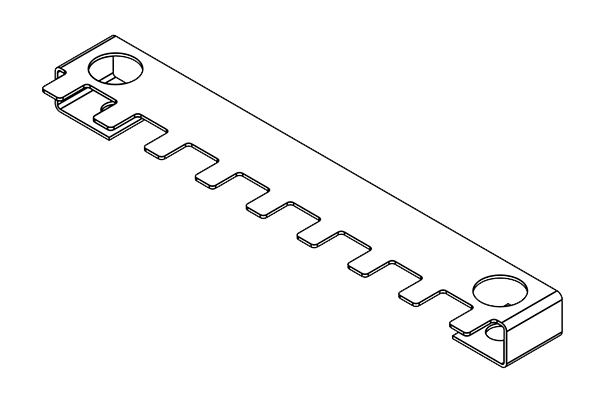

ZL 140|SB-EMC-1
| 주문번호 | 36326 |
| EAN | 4251269302565 |
| 포장단위 | 10 |
| 장착 유형 | 나사 고정형 |
| 설치 위치 | Zugentlastungsleisten |
| 케이블 수 | 9 |
| 길이 L1 | 142 mm |
| 길이 L2 | 121 mm |
| 너비 | 26 mm |
| 높이 | 12 mm |
| 나사 홀 수 | 2 |
| 나사홀 직경 | 6.5 mm |
| 빗살의 수 | 9 |
