TE-M25|35
| ArtNr. | 52316 |
| EAN | 4251269337734 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 18 mm |
| Färg | svart |
| Längd | 35 mm |
| Yttre diameter | 29,5 mm |
| Wrench size | SW 28 |
| Utskärning, rund | 30 mm |
| Tråd | M25 × 1,5 |
-
Produkter
»
Kabelförskruvningar för kablar med kontakt
»
TE | Thread extension
TE | Thread extension
for cable glands and cable entry plates, M25 / M32 / M50 / M63
The icotek cable glands and cable entry plates with metric thread are screwed with a locknut during assembly. If the thread lengths are not sufficient, for example when
mounting on sandwich panels or thick concrete walls, icotek offers a practical solution: the icotek thread extension!
The icotek thread extension is available in four sizes (M25, M32, M50, M63) and in three lengths (35 mm, 60 mm, 120 mm) and represents a real innovation in the field of cable management. The different lengths can be flexibly combined or shortened at the designated points. This means that not only very large, but also dimensionally accurate distances can be overcome when routing the cable. Due to their stable construction, almost any number of thread extensions can be screwed together.
Cut-out size: 30 / 37 / 55 / 68 mm (standard sizes for hole saws)
Adapter TE-MA
The TE-MA adapter is available as a supplement to the thread extensions, which can be joined together in almost any order. This allows thread extensions of the same diameter to be screwed together in opposite directions so that a cable gland or cable entry can be fitted on both sides. This enables routing and sealing on both sides of the wall.
Cover panel AB-M
Core drills with diameters from 80 mm are very often used to make wall openings in cleanrooms, cold storage rooms, buildings, etc. In order to be able to use the TE thread extension for such wall openings, the AB-M150 cover plates are used. More information »
(The cable glands / cable entry plates shown are not included in the scope of delivery)
Specifikationer
| Brandklass | UL94-V0, självslocknande |
| Temperatur | −40 C° till 140 C° |
| Material | Polyamid |
| Monteringstyp | Fäst med låsmutter |
| Egenskaper | silikonfri, halogenfri |
Fördelar
- Wide range of applications in different industries such as construction, building services, caravans, cleanroom and more.
- Especially suitable for sandwich panels of all wall thicknesses
- IP protection of the cable gland or cable entry plate used remains in place
- Almost endless extension possible
- TE-MA: Use of the thread extension on both sides
- Different thread lengths can be flexibly combined with each other
- Larger lengths can be shortened at the notch between the threads, without damaging the threads
- Milled recess for wrench size for easy tightening of the screw connection
- Fits to all round icotek cable glands and cable entry plates M25 / M32 / M50 / M63
Produkttyper och storlekar
TE-M25|60
| ArtNr. | 52317 |
| EAN | 4251269337741 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 18 mm |
| Färg | svart |
| Längd | 60 mm |
| Yttre diameter | 29,5 mm |
| Wrench size | SW 28 |
| Utskärning, rund | 30 mm |
| Tråd | M25 × 1,5 |
TE-M25|120
| ArtNr. | 52318 |
| EAN | 4251269337758 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 18 mm |
| Färg | svart |
| Längd | 120 mm |
| Yttre diameter | 29,5 mm |
| Wrench size | SW 28 |
| Utskärning, rund | 30 mm |
| Tråd | M25 × 1,5 |

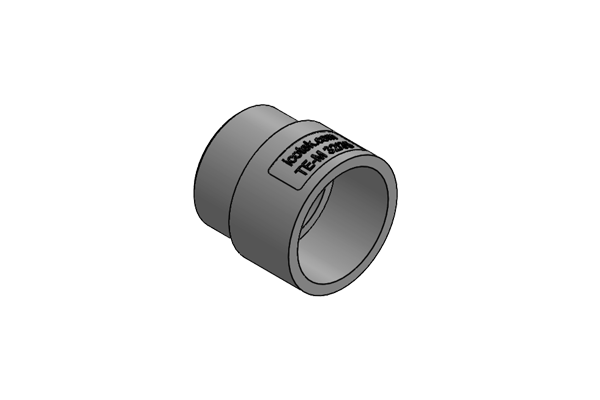

TE-M32|35
| ArtNr. | 52300 |
| EAN | 4251269332449 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 25 mm |
| Färg | svart |
| Längd | 35 mm |
| Yttre diameter | 36,5 mm |
| Wrench size | SW 35 |
| Utskärning, rund | 37 mm |
| Tråd | M32 × 1,5 |
TE-M32|60
| ArtNr. | 52301 |
| EAN | 4251269332456 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 25 mm |
| Färg | svart |
| Längd | 60 mm |
| Yttre diameter | 36,5 mm |
| Wrench size | SW 35 |
| Utskärning, rund | 37 mm |
| Tråd | M32 × 1,5 |
TE-M32|120
| ArtNr. | 52302 |
| EAN | 4251269332463 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 25 mm |
| Färg | svart |
| Längd | 120 mm |
| Yttre diameter | 36,5 mm |
| Wrench size | SW 35 |
| Utskärning, rund | 37 mm |
| Tråd | M32 × 1,5 |
TE-MA 32
| ArtNr. | 52305 |
| EAN | 4251269335365 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 25 mm |
| Färg | svart |
| Längd | 38 mm |
| Yttre diameter | 36,5 mm |
| Wrench size | SW 35 |
| Utskärning, rund | 37 mm |
| Tråd | M32 × 1,5 |
TE-M50|35
| ArtNr. | 52310 |
| EAN | 4251269332470 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 43 mm |
| Färg | svart |
| Längd | 35 mm |
| Yttre diameter | 54,5 mm |
| Wrench size | SW 53 |
| Utskärning, rund | 55 mm |
| Tråd | M50 × 1,5 |
TE-M50|60
| ArtNr. | 52311 |
| EAN | 4251269332487 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 43 mm |
| Färg | svart |
| Längd | 60 mm |
| Yttre diameter | 54,5 mm |
| Wrench size | SW 53 |
| Utskärning, rund | 55 mm |
| Tråd | M50 × 1,5 |
TE-M50|120
| ArtNr. | 52312 |
| EAN | 4251269332494 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 43 mm |
| Färg | svart |
| Längd | 120 mm |
| Yttre diameter | 54,5 mm |
| Wrench size | SW 53 |
| Utskärning, rund | 55 mm |
| Tråd | M50 × 1,5 |
TE-MA 50
| ArtNr. | 52307 |
| EAN | 4251269335372 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 43 mm |
| Färg | svart |
| Längd | 38 mm |
| Yttre diameter | 54,5 mm |
| Wrench size | SW 53 |
| Utskärning, rund | 55 mm |
| Tråd | M50 × 1,5 |
TE-M63|35
| ArtNr. | 52313 |
| EAN | 4251269333392 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 56 mm |
| Färg | svart |
| Längd | 35 mm |
| Yttre diameter | 67,5 mm |
| Wrench size | SW 66 |
| Utskärning, rund | 68 mm |
| Tråd | M63 × 1,5 |
TE-M63|60
| ArtNr. | 52314 |
| EAN | 4251269333408 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 56 mm |
| Färg | svart |
| Längd | 60 mm |
| Yttre diameter | 67,5 mm |
| Wrench size | SW 66 |
| Utskärning, rund | 68 mm |
| Tråd | M63 × 1,5 |
TE-M63|120
| ArtNr. | 52315 |
| EAN | 4251269333415 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 56 mm |
| Färg | svart |
| Längd | 120 mm |
| Yttre diameter | 67,5 mm |
| Wrench size | SW 66 |
| Utskärning, rund | 68 mm |
| Tråd | M63 × 1,5 |
TE-MA 63
| ArtNr. | 52308 |
| EAN | 4251269335389 |
| Antal | 5 |
| Monteringstyp | Fäst med låsmutter |
| Max. kabeldiameter | 56 mm |
| Färg | svart |
| Längd | 38 mm |
| Yttre diameter | 67,5 mm |
| Wrench size | SW 66 |
| Utskärning, rund | 68 mm |
| Tråd | M63 × 1,5 |
AB-M 150-32
| ArtNr. | 52350 |
| EAN | 4251269335532 |
| Antal | 1 |
| Monteringstyp | Självhäftande montering |
| Yttre diameter | 150 mm |
| Monteringshöjd | 2 mm |
| Utskärning, metrisk | M32 |
| Utskärning, rund | 32,5 mm |
AB-M 150-50
| ArtNr. | 52351 |
| EAN | 4251269335549 |
| Antal | 1 |
| Monteringstyp | Självhäftande montering |
| Yttre diameter | 150 mm |
| Monteringshöjd | 2 mm |
| Utskärning, metrisk | M50 |
| Utskärning, rund | 50,5 mm |
AB-M 150-63
| ArtNr. | 52352 |
| EAN | 4251269335556 |
| Antal | 1 |
| Monteringstyp | Självhäftande montering |
| Yttre diameter | 150 mm |
| Monteringshöjd | 2 mm |
| Utskärning, metrisk | M63 |
| Utskärning, rund | 63,5 mm |
